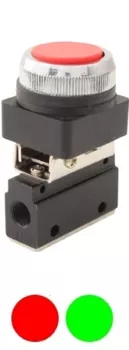

Пневмокнопка утопленная ПР221-К5 (M221-S5) предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Технические характеристики:

Параметр	Значение
Тип распределителя	2/2 (2-линейная, 2-позиционная)
Рабочая среда	Воздух (тонкость очистки 25 мкм)
Присоединение	G⅛"
Рабочее давление	0…0,8 МПа
Рабочая температура	−5…80°C
Цвет	Красный или зеленый

Пневматическая схема

Описание работы:Пневмокнопка ПР221-К5 имеет 2 канала ввода-вывода и 2 положения золотника (2-линейная, 2-позиционная). Подвижной запорный элемент может занимать две дискретные позиции, соответствующие двум состояниям: «проход воздуха закрыт» и «проход воздуха открыт». Такая пневмокнопка может коммутировать между собой две линии: линию питания (вход) и линию потребителя (выход).
В исходном положении у пневмокнопки ПР221-К5 порт питания и рабочий порт закрыты, давление никуда не подается и не сбрасывается. При нажатии на кнопку порт питания соединяется с рабочим портом. При снятии питания золотник под действием пружины возвращается в исходное положение.

Габаритные размеры

Версия: 2015-10-01-КВА
