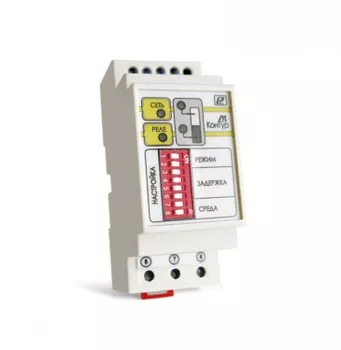

Контроллер уровня (реле контроля) Контур-М предназначен для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации, в том числе:

– поддержания заданного уровня жидких веществ в резервуарах, емкостях различного рода и т.п.;

– управления насосом, пополняющим накопительный или напорный резервуар;

– управления насосом, подающим воду из скважины, откачивающим ее из различных емкостей и т.п.;

– контроля протечек жидкостей и управления отключением подачи жидкости до устранения протечки.

Применение реле уровня

Реле уровня Контур-М можно с успехом использовать и в домашнем хозяйстве, например для:

- автоматической откачки воды в погребе;

- автоматического наполнения резервуара для полива или душа на даче;

- управления уровнем воды в водонагревателе и т.д. путем включения электромагнитного клапана или насоса.

Датчики для реле уровня

– кондуктометрические датчики;

– механические контактные устройства (такие датчики могут применяться для контроля уровня жидкостей в устройствах поплавкового типа, к этому типу также относятся тумблеры).

При одном датчике уровня реле контроля следит за одним уровнем жидкости, при двух датчиках уровня реле контроля следит за двумя уровнями (включается при одном уровне, а выключается при другом).

Примеры подключения датчиков к прибору

Схема подключения  при двухуровневых режимах работы	Схема подключения  при режиме режиме докачивания до верхнего уровня	Схема подключения  при режиме откачивания до нижнего уровня

Для управления насосом и другим оборудованием реле контроля уровня Контур-М оснащено выходным электромагнитным реле.

Для ограничения нежелательных срабатываний контроллера при волнении уровня жидкости и оптимизации работы в конкретном случае применения прибор позволяет установить время задержки переключения выходного реле до 15 с.

Для устранения поляризации и электролиза жидкостей и как следствие окисления датчиков используется переменный ток частотой 4 Гц.

Для предотвращения нежелательного включения под влиянием посторонних факторов (загрязнение датчика, влажность и т.д.) можно настроить чувствительность реле контроля уровня в соответствии с проводимостью контролируемой жидкости – 5, 20, 50 или 100 кОм.

Режим работы, время задержки и чувствительность задаются при помощи переключателей на передней панели прибора.

Алгоритмы работы реле контроля уровня:

– докачивание до верхнего уровня;

– откачивание до нижнего уровня;

– докачивание по двум датчикам уровня;

– откачивание по двум датчикам уровня.
