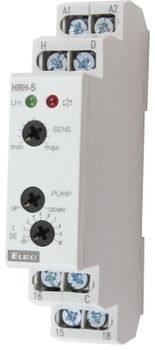

Реле контроля уровня жидкости HRH-5

Реле контроля уровня жидкости HRH-5 предназначено для контроля уровня проводящих жидкостей (воды, химических растворов и т.п.) в колодцах, коллекторах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3. Принцип действия реле основан на измерении сопротивления жидкости между сенсорами.

Максимальное количество контролируемых уровней: 2
Контроль откачки, докачки жидкости
Одноуровневый и двухуровневый контроль в рамках одного устройства
Возможность настройки чувствительности
Настраиваемая временная задержка активации
Исполнение 1S, крепление на DIN-рейку

Конфигуратор Описание Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Параметр	Значение
Максимальное количество контролируемых уровней	2
Напряжение питания	≅24...240 В
Допуск напряжения питания	−15…10%
Максимальная мощность	2 ВА
Чувствительность	Настраиваемая, 5…100 кОм
Максимальное напряжение на электродах	~3,5 В
Ток в сенсорах	< 0,1 мА
Временной отклик	Не более 400 мс
Задержка времени Т1	Настраиваемая, 0,5…10 с
Задержка времени при включении	1,5 с
Погрешность механической настройки	5%
Контакты	1 переключающий (AgNi)
Номинальный ток	8 А
Рабочая температура	−20…55°C
Рабочее положение	Произвольное
Датчик уровня жидкости	SHR-1, SHR-2, SHR-3
Сечение подключаемого провода	Max 1×4 мм²; 2×2,5 мм²; c изоляцией 1×2,5 мм²; 2×1,5 мм²
Крепление	DIN-рейка EN 60715
Защита	IP40 со стороны лицевой панели
Категория перенапряжения	III
Габаритные размеры	90×17,6×64 мм
Масса	72 г
