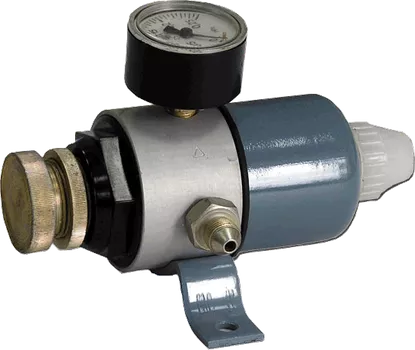

Редуктор давления РДФ-01

Редукторы давления с фильтром РДФ-01 предназначены для настройки и стабилизации на заданном уровне давления воздуха, необходимого для питания приборов и средств автоматизации, а также для очистки воздуха от пыли, масла и влаги

Редукторы давления с фильтром РДФ-01 предназначены для настройки и стабилизации на заданном уровне давления воздуха, необходимого для питания приборов и средств автоматизации, а также для очистки воздуха от пыли, масла и влаги.

Редукторы давления с фильтром РДФ-01 выполнены в соответствии с ЦА2.955.005.002 ТУ и выпускаются в исполнениях:

  • РДФ-01-1 — с манометром;
  • РДФ-01-2 — без манометра, с резьбовым отверстием под манометр.

технические характеристики:

Параметры
Значение
Пределы регулирования давления на выходе0,01...0,22 МПа
Максимальный расход воздуха1,6 м³/ч
Допустимое отклонение выходного давления при температуре воздуха (20 ± 5)°С:
- при изменении входного давления воздуха 0,25...0,8 МПа
- при изменении расхода воздуха 0,15...1,6 м³/ч − 0,01 МПа

0,008 МПа
0,01 МПа
Отклонение выходного давления при изменении температуры окружающей среды на каждые 10°С0,002 МПа
Допускаемое давление питания0,25...0,8 МПа
Степень загрязненности воздуха на выходе (содержание твердых частиц размером 5…10 мкм)2 мг/м³
Габаритные размеры:
- РДФ-01-1
- РДФ-01-2

Не более 150×115×98 мм
Не более 150×115×64 мм
Масса:
РДФ-01-1
РДФ-01-2

Не более 0,71 кг
Не более 0,64 кг
Температура окружающего воздуха−50...+60°С
Относительная влажность воздуха, при температуре +35°С и более низких температурах без конденсации влаги95%
