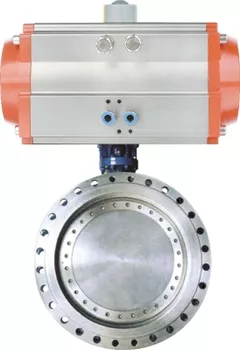

Кран-«бабочка» с пневмоприводом КПР-БФ7

Кран-бабочка с пневмоприводом для управления потоком рабочей среды в трубопроводе
  • Рабочая среда: жидкие и газообразные среды, неагрессивные к материалам клапана
  • Температура рабочей среды: −23...150°C (VITON), −45...135°C (EPDM), −10...150°C (PTFE), −12...82°C (NBR)
  • Рабочее давление: 1,6 МПа
  • Диаметр условного прохода: 50...1000 мм
  • Материал корпуса: чугун, латунь, нержавеющая сталь
  • Материал уплотнения: VITON, EPDM, PTFE, NBR
  • Присоединение: фланцевое
Кран-«бабочка» с пневмоприводом КПР-БФ7 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Стандарт присоединения крана к приводу ISO5211
Технические характеристики:
Параметр
Значение
Рабочая средаЖидкие и газообразные среды, неагрессивные к материалам клапана
МатериалКорпуса: чугун, латунь, нержавеющая сталь
Диска: чугун, латунь, нержавеющая сталь
Уплотнения: VITON, EPDM, PTFE, NBR
Температура рабочей среды−23...150°C (VITON)
−45...135°C (EPDM)
−10...150°C (PTFE)
−12...82°C (NBR)
Рабочее давление1,6 МПа
Диаметр условного прохода 50...1000 мм
ПрисоединениеФланцевое
Модель пневмоприводаППР

Модификации:
Модель
Размеры, мм
Модель
пневмопривода
Ду (Dn)
A
D
D1
H
L
n-∅d
H×H EK
n-∅ d2
КПР-БФ7-50
50
212
165
125
112
108
4-18
11×11 70
90
4-10
ППР-052
КПР-БФ7-65
65
258
185
145
115
112
4-18
ППР-052
КПР-БФ7-80
80
287
200
150
120
114
8-18
ППР-063
КПР-БФ7-100
100
342,5
220
180
138
127
8-18
ППР-075
КПР-БФ7-125
125
412
250
210
164
140
8-18
14×14 ППР-083
КПР-БФ7-150
150
490
285
240
175
140
8-22
ППР-105
КПР-БФ7-200
200
490
340
295
215
152
8-22
17×17 102
125
4-12
ППР-125
КПР-БФ7-250
250
544
405
355
243
165
12-22
22×22 ППР-140
КПР-БФ7-300
300
580
460
410
285
178
12-26
ППР-160
КПР-БФ7-350
350
580
520
417
320
190
16-26
ППР-190
КПР-БФ7-400
400
580
580
525
350
216
16-30
27×27 140
175
4-18
ППР-190
КПР-БФ7-450
450
622
640
585
350
222
20-30ППР-210
КПР-БФ7-500
500
766
715
650
380
229
20-33
36×36
ППР-240
КПР-БФ7-600
600
794
840
771
435
267
20-36C16×63 165
210
4-22
ППР-270
КПР-БФ7-700
700
794
910
840
480
292
24-36
C18×80 254
300
8-18ППР-270
КПР-Б7-800
800
880
1025
950
530
318
24-39
ППР-300
КПР-БФ7-900
900
880
1125
1050
595
330
28-39
C20×110ППР-350
КПР-БФ7-1000
1000
1076
1255
1170
650
410
28-42
C22×125 ППР-400

Габаритные размеры

Версия: 2014-10-14-КВА
