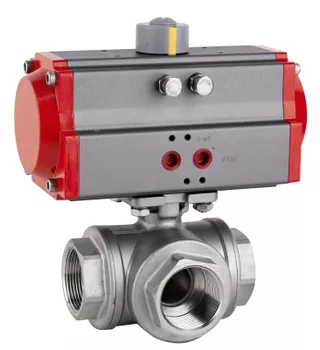

Кран шаровой трехходовой с пневмоприводом КПР-Т3

Кран шаровой трехходовой с пневмоприводом для управления потоком рабочей среды в трубопроводе
  • Рабочая среда: вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
  • Температура рабочей среды: −20...150°С (крана), −20...80°С (привода)
  • Рабочее давление: 0,0...1,6 МПа (крана), 0,3...0,8 МПа (привода)
  • Диаметр условного прохода: 15...50 мм
  • Материал корпуса: нержавеющая сталь (крана), алюминиевый сплав (привода)
  • Материал уплотнения: PTFE (крана), NBR (привода)
  • Присоединение: резьбовое G½"...G2" (крана), ¼" (воздуховодов)

    Конфигуратор


    Модификации

    В данный момент модификации отсутствуют

    Описание


    Кран шаровой трехходовой с пневмоприводом КПР-Т3 предназначен для управления потоком рабочей среды в трубопроводе
    Особенности:
    • Стандарт присоединения крана к приводу – ISO 5211
    • Два исполнения привода
    • Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
    • Угол полного поворота: 90°
    • Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
    • Возможность установки на привод блока индикации положения БИП
    • Бесшумная работа
    • Долгий срок службы
    Технические характеристики:
    Параметр
    Значение
    Рабочая средаВода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус (крана),
    Сухой воздух/воздух с примесью масла, инертные газы, не агрессивные к материалам привода (привода)
    МатериалКорпуса: нержавеющая сталь (крана), алюминиевый сплав (привода)
    Уплотнения: PTFE (крана), NBR (привода)
    Температура рабочей среды−20...150°С (крана), −20...80°С (привода)
    Рабочее давление0,0...1,6 МПа (крана), 0,3...0,8 МПа (привода)
    Диаметр условного прохода15...50 мм
    Присоединение крана
    Резьбовое G½"...G2"
    Присоединение воздуховодов
    ¼"
    Модель пневмопривода
    ППР

    Модификации:
    Модель
    Ду, мм
    Присоединение
    Pmin, МПа
    Pmax, МПа
    Модель пневмопривода*
    Вес**, кг
    крана
    воздуховодов
    КПР-Т3-15 GSP15
    ½"
    ¼"
    0,0
    1,6
    ППР2-052
    0,52
    КПР-Т3-20 GSP20
    ¾"
    ППР2-052
    0,75
    КПР-Т3-25 GSP25
    1"
    ППР2-052
    1,01
    КПР-Т3-32 GSP32
    1¼"
    ППР2-063
    2,21
    КПР-Т3-40 GSP40
    1½"
    ППР2-075
    3,38
    КПР-Т3-50 GSP50
    2"
    ППР2-083
    4,42
    * В таблице приводятся данные для шаровых кранов с пневмоприводом ППР2.
    ** Вес крана без привода.

    Габаритные размеры
    Модель
    Размеры
    G
    Ду (D), мм
    A1, ммH, ммh, ммL, ммA, ммB, ммS, мм
    КПР-Т3-15
    ½"
    11
    63,5
    37
    8,5
    73,5
    F03
    F04
    9
    КПР-Т3-20
    ¾"
    15
    74
    30
    11,8
    83,4
    F03
    F04
    9
    КПР-Т3-25
    1"
    18
    85,5
    45
    14,3
    89,5
    F04
    F05
    11
    КПР-Т3-32
    1¼"
    25
    105
    55
    14,5
    127
    F04
    F05
    11
    КПР-Т3-40
    1½"
    32
    126
    68
    17,5
    137,3
    F05
    F07
    14
    КПР-Т3-50
    2"
    40
    137,8
    72,7
    18,8
    154
    F05
    F07
    14

    Версия: 2016-08-07-КВА
