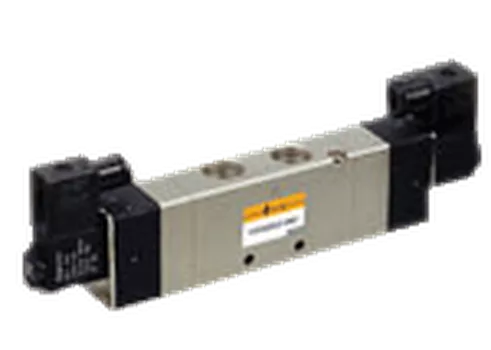

Электромагнитный пневмораспределитель РЭПВ-53

Прибор для распределения воздушных потоков и управления исполнительными устройствами пневмосистем
  • Тип распределителя: 5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
  • Проходное сечение: ⅛", ¼", ⅜", ½"
  • Пропускная способность: 900...3200 л/мин
  • Рабочее давление: 0,15…0,8 МПа
  • Рабочая температура: −5…60°C
  • Присоединение: G⅛", G¼", G⅜", G½"
  • Напряжение питания: ~220 В, =24 В, =12 В
  • Распределитель оснащается двумя катушками
  • Материал корпуса распределителя: анодированный алюминий
  • Материал уплотнения: NBR
  • Защита: IP65
Электромагнитный пневмораспределитель cерии РЭПВ-53 (V53) 5-линейный 3-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:
Параметр Значение
Тип распределителя5/3, c закрытым центром, с нагруженным центром или с открытым сбросом
Рабочая среда
Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение ⅛"¼"⅜"½"
Присоединение рабочих портовG⅛"G¼"G⅜"G½"
Присоединение портов выхлопа
G⅛"G⅛"G¼"G½"
Пропускная способность (при давлении 0,6 МПа)
900 л/мин
1350 л/мин2250 л/мин3200 л/мин
Рабочее давление0,15…0,8 МПа
Максимальное давление
1,2 МПа
Питание
~220 В, =24 В, =12 В
Допуск по напряжению
±10%
Мощность катушки
5 Вт
Температура эксплуатации−5…60°C
Степень защиты
IP65
Класс изоляции соленоида
Класс F
Максимальная частота срабатывания5 Гц
Наработка до отказа
12 000 000 циклов
Материал корпуса распределителя
Анодированный алюминий
Материал уплотненияNBR

Модель Присоединение рабочих портовПрисоединение портов выхлопа
Пневматическая схема
С закрытым центром
РЭПВ-5312-18-ЗЦ G⅛" G⅛"

P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа
РЭПВ-5322-14-ЗЦ G¼" G⅛"
РЭПВ-5332-38-ЗЦ G⅜"G¼"
РЭПВ-5342-12-ЗЦ G½" G½"
С нагруженным центром
РЭПВ-5312-18-НЦ G⅛"
G⅛"

P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа
РЭПВ-5322-14-НЦ G¼"
G⅛"
РЭПВ-5332-38-НЦ G⅜"
G¼"
РЭПВ-5342-12-НЦ G½"
G½"
С открытым сбросом
РЭПВ-5312-18-ОС G⅛"
G⅛"

P – порт питания
А – рабочий порт
B – рабочий порт
R – порт выхлопа
S – порт выхлопа
РЭПВ-5322-14-ОС G¼"
G⅛"
РЭПВ-5332-38-ОС G⅜"
G¼"
РЭПВ-5342-12-ОС G½"
G½"

Описание прибора: РЭПВ-53 – пневмораспределитель 5/3 (5-линейный, 3-позиционный) предназначен для распределения воздушных потоков, управления исполнительными устройствами
пневмосистем.
В исходном положении у распределителей с закрытым центром все порты (A, B, P, R, S) закрыты, давление никуда не подается и не сбрасывается.
В исходном положении у распределителей с нагруженным центром давление от порта питания P одновременно подается на рабочие порты А и В, а порты выхлопа R и S перекрыты.
В исходном положении у распределителей с открытым сбросом порт питания Р перекрыт, рабочие порты А и В соединены с выхлопами R и S соответственно.
При подаче питания на первую катушку воздух подается через порт питания P на рабочий порт А, при этом рабочий порт В соединен с портом выхлопа S, а при снятии питания возвращается в исходное положение.
При подаче питания на вторую катушку порт питания Р переключается на рабочий порт В, а рабочий порт А соединяется с портом выхлопа R, а при снятии питания возвращается в исходное положение.

Габаритные размеры
Модификация
G1
G2
A
B
C
D1
D2
H1
H2
H3
H4
H5
РЭПВ-5312-18⅛"⅛"153
18
27
3,3
3,361
16
55
69
28
РЭПВ-5322-14¼"⅛"190
22
35
3,3
4,375,5
20
68
85,5
35
РЭПВ-5332-38⅜"¼"209
27
40
4,3
4,383
24
72,5
95
45
РЭПВ-5342-12½"½"243
34
50
4,3
5,5
92,5
36
79
110,5
63
Модификация
J1
J2
K1
K2
L
M
N
P1
P2
Q
S
РЭПВ-5312-183
2
54
30
13
54
32,5
62
14
2,5
9,5
РЭПВ-5322-143
0
66,5
38
17
54
40,5
75,5
20
3
10,5
РЭПВ-5332-384
0
70
50
20
70
40,5
83
24
2,4
13,5
РЭПВ-5342-124
0
74,5
72
27
75
40,5
96,5
28
2,8
17,5
*габаритные размеры указаны в мм
