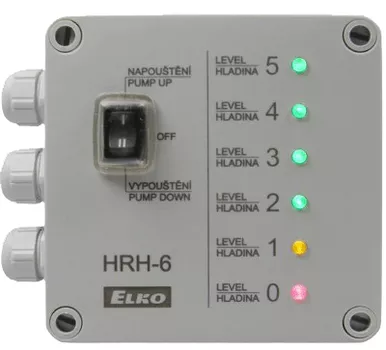

Реле контроля уровня жидкости HRH-6

Реле контроля уровня жидкости HRH-6 предназначено для контроля уровня воды в емкостях пожарных машин, также может использоваться для контроля уровня проводящих жидкостей (воды, химических растворов и т.п.) в колодцах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3.
  • Максимальное количество контролируемых уровней: 5
  • Реле: ~10 А, 220 В
  • Отображение уровня жидкости светодиодными индикаторами на лицевой панели устройства
  • Возможность подключения дополнительной выносной индикации HRH-6S (например, у водителя пожарной машины)
  • Настраиваемая чувствительность
  • Настраиваемая временная задержка
  • Выбор функции наполнение/выкл./опорожнение на лицевой панели устройства
  • Защита: IP65
Реле контроля уровня жидкости HRH-6 предназначено для контроля уровня воды в емкостях пожарных машин, также может использоваться для контроля уровня проводящих жидкостей (воды, химических растворов и т.п.) в колодцах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3.
Технические характеристики:
Параметр Значение
Максимальное количество контролируемых уровней5
Область применения:
- HRH-6/34
- HRH-6/230

В пожарных машинах
Общее применение
Напряжение питания:
- HRH-6/34
- HRH-6/230

=12…24 В
~230 В
Допуск напряжения питания:
- HRH-6/34
- HRH-6/230

±20%
−20...10%
Максимальная мощность:
- HRH-6/34
- HRH-6/230

1,8 Вт
3,8 ВА
Чувствительность
10…20 кОм
Максимальное напряжение на датчиках
~3 В
Задержка времени
Настраиваемая, 1…10 с
Индикация выхода
6 светодиодов (1 красный, 1 желтый, 4 зеленых)
Контакты
1 коммутирующий/NO
Номинальный ток
16 А
Пиковый ток
30 А
Рабочая температура−20…55°C
Рабочее положение
Произвольное
Датчик уровня жидкости
SHR-1, SHR-2, SHR-3
Защита
IP65
Габаритные размеры
110×135×72 мм
Масса
- HRH-6/34
- HRH-6/230

384 г
284 г

Версия: 2014-07-16-КВА
