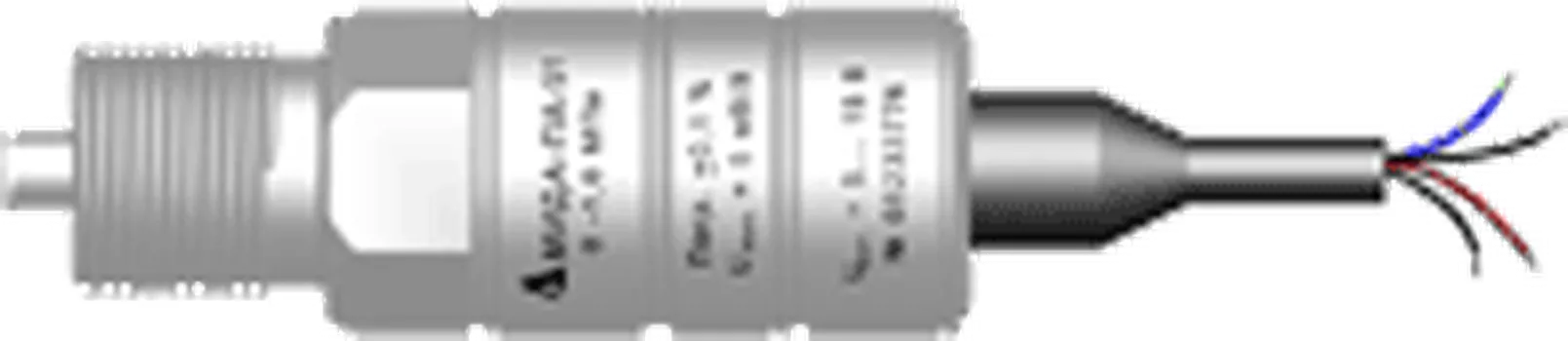

Датчик избыточного давления МИДА-ПИ-51

Микроэлектронные преобразователи для системы контроля и регулирования. Рабочая среда – жидкости и газы, неагрессивные к титановым сплавам

Диапазоны измеряемых давлений: 0…160 МПа
Погрешность: ±0,1; ±0,2%
Защита: IP65

Конфигуратор Описание Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Описание

Микроэлектронные преобразователи избыточного давления МИДА-ПИ-51 применяются для системы контроля и регулирования.
Рабочая среда – жидкости и газы, неагрессивные к титановым сплавам

технические характеристики:

Параметры	Значение
Диапазоны измеряемых давлений	0...0,04; 0...0,06; 0...0,1; 0...0,25; 0...0,4; 0...0,6; 0...1; 0...1,6; 0...2,5; 0...4; 0...6; 0...10; 0...16; 0...25; 0...40; 0...60; 0...100; 0...160 МПа
Погрешность (нелинейность, вариация и повторяемость)	±0,1; ±0,2%
Диапазон рабочих температур	−40...+80°C
Дополнительная погрешность в диапазоне температур −40...+80°С	Не более 2% (для 0,1%) Не более 3% (для 0,2%)
Начальное значение выходного сигнала на 1 В питания	±0,1 (для 0,1%); ±0,2 (для 0,2%)
Диапазон изменения выходного сигнала	5...10 мВ/В
Напряжение питания	10 В — номинальное; 15 В — максимальное
Величина входного и выходного сопротивлений	R_вх не менее 4 кОм; R_вых не более 5 кОм
Пылевлагозащищенность	IP65
Устойчивость по механике	G2
Тип штуцера	М20×1,5; М12×1,5
Тип подключения	разъем (Р); кабель (К)
Масса	Не более 0,12 кг

Версия: 2013-05-20-БАВ

Документация

Документы для Датчик избыточного давления МИДА-ПИ-51

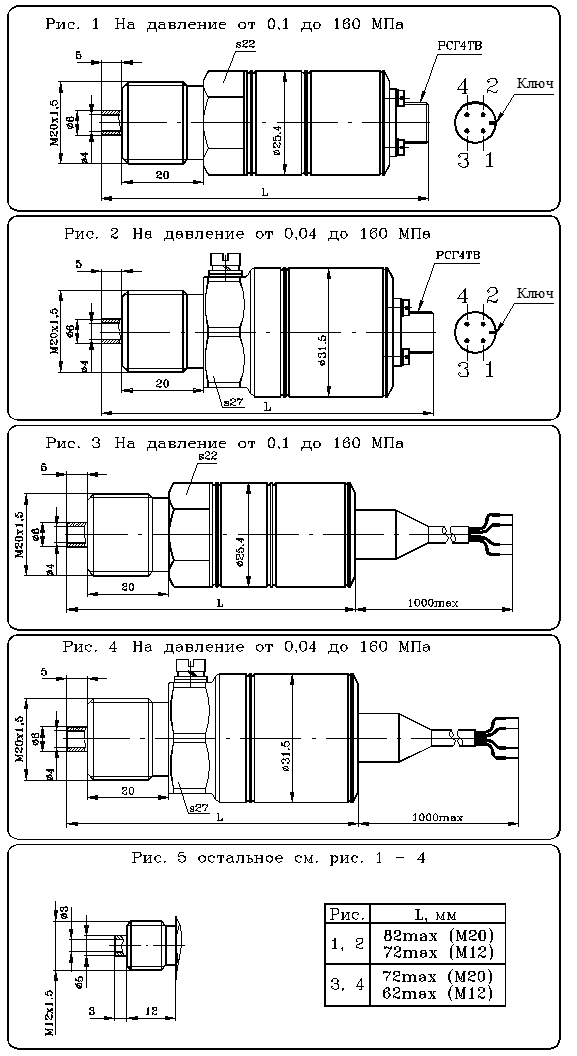

Габаритные размеры

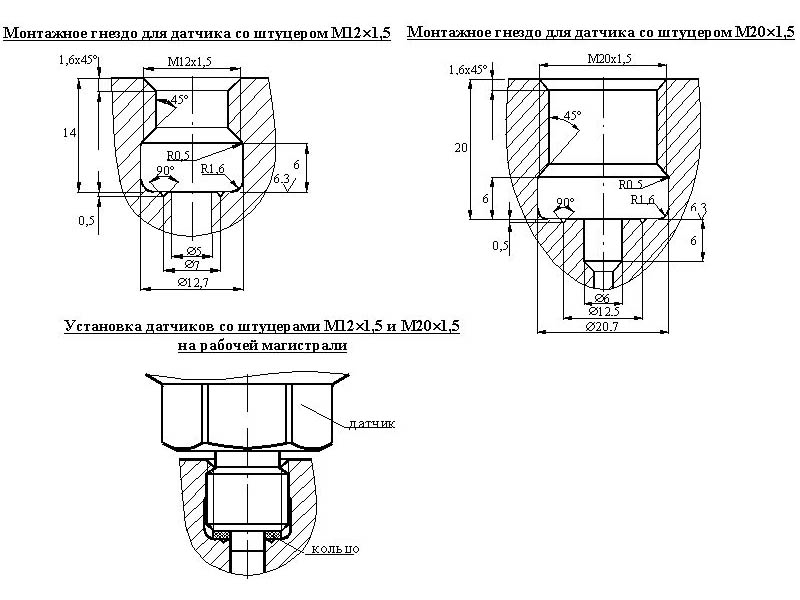

Монтажное гнездо

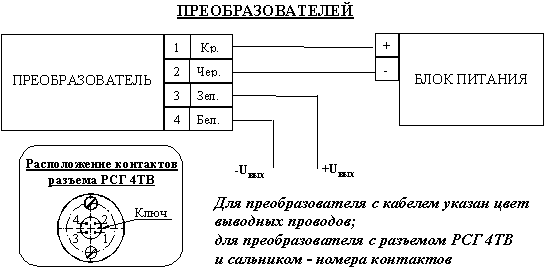

Электрическое соединение
