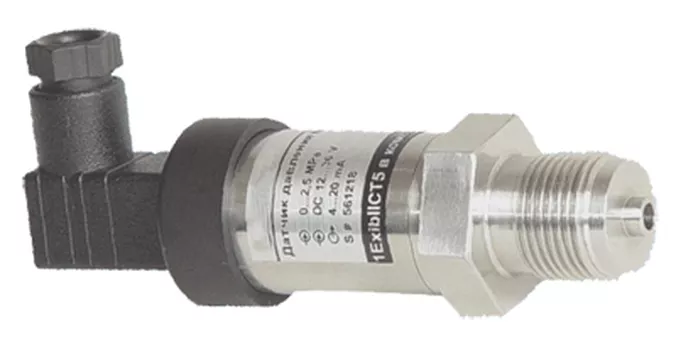

Датчики избыточного давления «Корунд-ДИ»

Прибор для непрерывного измерения величины избыточного давления жидких и газообразных сред, в том числе агрессивных, и преобразования этого давления в унифицированный электрический сигнал
  • Предел измерений: 0,06…160 МПа
  • Погрешность: ±0,25%, ±0,5%, ±1,0%
  • Защита: IP65
  • Госреестр № 14446-05
Датчики давления «Корунд-ДИ» (измерительные преобразователи избыточного давления) предназначены для непрерывного измерения величины избыточного давления жидких и газообразных сред, в том числе агрессивных, и преобразования этого давления в унифицированный электрический сигнал Особенности:
  • Области применения: системы автоматического контроля, системы регулирования и управления технологическими процессами, системы учета ресурсов
  • Минимальное количество разъемных соединений
  • Электрическое подключение: коннектор
  • Микропроцессорная компенсация погрешности во всем диапазоне рабочих температур от −40°С до +80°С (для датчиков с погрешностью ±0,15...0,25%)
  • Все настройки фиксируются в энергонезависимой памяти
  • Устройства подстройки в узких пределах начала и конца шкалы прибора
  • Материал корпуса: нержавеющая сталь
технические характеристики:
Параметр«Корунд-ДИ-001»
«Корунд-ДИ-001М»
Верхний предел измерений:
- избыточное давление
- разрежение

0,06...160 МПа
20...100 кПа
Допустимое рабочее перегрузочное давление
2,5 Pном
Выходной сигнал
0...5 мА, 0...20 мА, 4...20 мА
4...20 мА
Основная погрешность
±0,25%, ±0,5%, ±1,0%
±0,15%, ±0,25%
Температурная погрешность
±0,2°C, ±0,4°C, ±0,5°C ±0,15%, ±0,25%
Напряжение питания
12...36 В
Сопротивление нагрузки:
- выходной сигнал 0...5 мА
- выходной сигнал 4...20 мА, 0...20 мА

0...1,2 кОм



0...1,2 кОм
Материал
- корпуса
- штуцера
- мембраны

12Х18Н10Т
12Х18Н10Т
Титановый сплав ВТ9
Вес
115 г
123 г


Версия: 2013-05-20-БАВ
