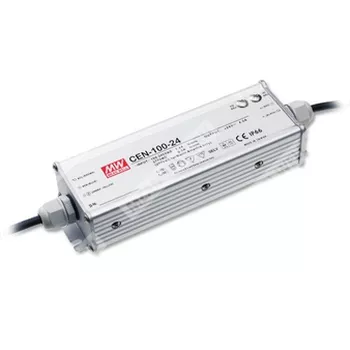

Mean Well CEN-100-36

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока36V
Номинальный ток

2.65A
Диапазон тока0-2.65A
Номинальная мощность95W
Уровень шума на выходе3.6Vp-p
Допустимое отклонение напряжения±10%
Нестабильность выходного напряжения по сети±3.0%
Нестабильность по нагрузке±5.0%
Область стабилизированного тока23.4 ~ 36V
Вход:
Диапазон напряжений90 ~ 295VAC 127 ~ 417VDC
Диапазон частот47-63HZ
КПД90%
Переменный ток1.4A/115VAC 0.7A/230VAC 0.5A/277VAC
Выдерживаемое напряжениеl/P-0/P:3.75KVAC l/P-FG:1.88KVAC O/P-FG:0.5KVAC
Пусковой токCOLD START 45A(twidth=85|as measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощностиPF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load
Защита:
Защита от перенапряжения41-46V / Protection type: Shut down o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-30 - +70°C
Рабочая влажность20 - 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL8750, CSAC22.2 No. 250.0-08(except for48V, 54V), TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61347-2-13 approved
Сопротивление изоляцииl/P-O/P, l/P-FG, O/P-FG: >100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимостьCompliance to EN55015, EN61000-3-2 Class C (£65% load); EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)519.5Khrs min. MIL-HDBK-217F (25℃)
Габаритные размеры193*62.5*40.5mm (L*W*H)
Упаковка0.6Kg; 24pcs/15.4Kg/1.11CUFT
