Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 12V |
| Номинальный ток | 5A |
| Номинальная мощность | 60W |
| Уровень шума на выходе | 150mVp-p |
| Диапазон регулировки напряжения | 10.8 - 13.5V |
| Допустимое отклонение напряжения | ±2.5% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±2.0% |
| Время установки, время нарастания | 1200ms,200ms/115VAC 500ms,200ms/230VAC at 95% load |
| Время удержания | 16ms at full load 230VAC/115VAC |
| Область стабилизированного тока | 7.2-12V |
| Диапазон регулировки тока | 4 ~ 5A |
| Вход: |
| Диапазон напряжений | 90 - 305VAC 127 ~431VDC |
| Диапазон частот | 47 ~ 63Hz |
| КПД | 87.5% |
| Переменный ток | 0.85A /115VAC 0.425A / 230VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 70A(twidth=525jaS measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.96/115VAC, PF>0.96/230VAC, PF>0.94/277VAC at full load (Please refer to "Power Factor Characteristic" curve) |
| Защита: |
| Защита от перенапряжения | 14 ~ 17V / Protection type: Shut down o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -40 ~ +70°C |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 ~ +80°C, 10-95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08 (except for 48 V, 54 V), EN61347-1, EN61347-2-13 approved; Design refer to UL60950-1, TUV EN60950-1 |
| Сопротивление изоляции | l/P-O/P, l/P-FG, 0/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN61000-3-2 Class C (^60% load, 12V model ^65% load); EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 316.2Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 167*53*29.5mm (L*W*H) |
| Упаковка | 0.27Kg; 36pcs/11.2Kg/0.67CUFT |
Документация

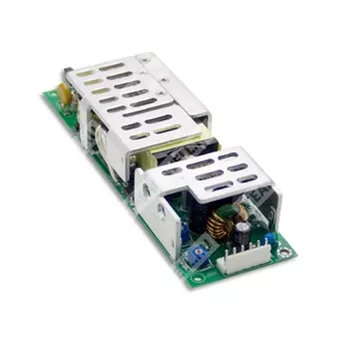

Документы для Mean Well HLP-80H-12
