Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 36V |
| Номинальный ток | 1.12A |
| Номинальная мощность | 40.3W |
| Уровень шума на выходе | 200mVp-p |
| Диапазон регулировки напряжения | 33-40V |
| Допустимое отклонение напряжения | ±1.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки, время нарастания | 500ms, 80ms at full load 230VAC /115VAC |
| Время удержания | 16ms/230VAC 16ms/115VAC at full load |
| Область стабилизированного тока | 21.6-36V |
| Диапазон регулировки тока | 0.67 - 1.12A |
| Вход: |
| Диапазон напряжений | 90 - 305VAC 127 ~431VDC |
| Диапазон частот | 47 ~ 63Hz |
| КПД | 89% |
| Переменный ток | 0.43A / 115VAC 0.24A/ 230VAC 0.23A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 50A(twidth=21 Ojas measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load (Please refer to "Power Factor Characteristic" curve) |
| Защита: |
| Защита от перенапряжения | 41-49V / Protection type: Shut down o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -40 ~ +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 ~ +80°C, 10 - 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08 (except for 48V, 54V), EN61347-1, EN61347-2-13 approved ; design referto UL60950-1, TUV EN60950-1, EN60335-1 |
| Сопротивление изоляции | l/P-O/P, l/P-FG, 0/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN61000-3-2 Class C (^60% load); EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (surge 4KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 287.9Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 147*53*27mm (L*W*H) |
| Упаковка | 0.2Kg;72pcs/15.4Kg/1.09CUFT |
Документация

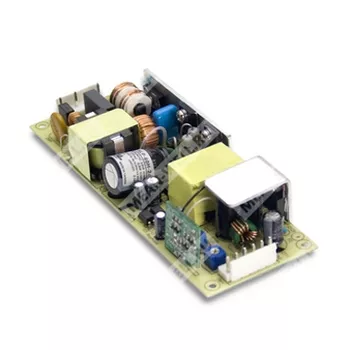

Документы для Mean Well HLP-40H-36
