Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 12V |
| Номинальный ток | 3.8A |
| Диапазон тока | 0 ~ 3.8A |
| Номинальная мощность | 45W |
| Уровень шума на выходе | 4.2Vp-p |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Время установки, время нарастания | 500ms / 230VAC 2000ms /115VAC at full load |
| Область стабилизированного тока | 9 ~ 12V |
| Диапазон регулировки тока | 2.85 - 3.8A |
| Вход: |
| Диапазон напряжений | 90-264VAC 127 ~ 370VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 86% |
| Переменный ток | 0.6A/115VAC 0.3A/230VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 25A(twidth=60|aS measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.9 at 75 - 100% load , 115VAC / 230VAC |
| Защита: |
| Защита от перенапряжения | 15 - 18V / Protection type : Shut down o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +60°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 - +80°C ,10- 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL8750, TUV EN61347-1, EN61347-2-13, CSAC22.2 No. 250.0-08(exceptfor48V) approved ; design refer to UL60950-1 |
| Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN61000-3-2 Class C(^75% load); EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024.EN61547, light industry level, criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 586.5K hrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 101.6*50.8*29.6mm (L*W*H) |
| Упаковка | 0.16Kg; 96pcs/16.4Kg/0.89CUFT |
Документация

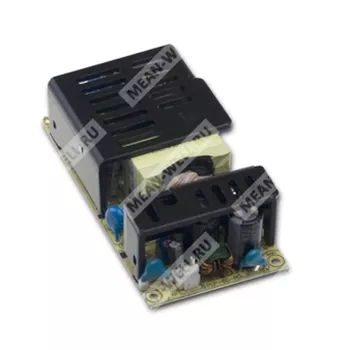

Документы для Mean Well PLP-45-12
