Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 24V |
| Номинальный ток | 1.9A |
| Диапазон тока | 0 - 1.9A |
| Номинальная мощность | 45W |
| Уровень шума на выходе | 2.7Vp-p |
| Диапазон регулировки напряжения | 24 - 26V |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Область стабилизированного тока | 18 -24 V |
| Диапазон регулировки тока | 1.425-1.957A |
| Вход: |
| Диапазон напряжений | 90 ~ 264VAC 127 ~ 370VDC |
| Диапазон частот | 47 ~ 63Hz |
| КПД | 86.5% |
| Переменный ток | 0.55A/115VAC 0.25A/230VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 35A(twidth=25jas measured at 50% I peak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.92/115VAC, PF>0.9/230VAC at full load (Please refer to "Power Factor Characteristic" curve) |
| Защита: |
| Защита от перенапряжения | 28 - 32V / Protection type: Shut down o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +50°C |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 - +80°C ,10- 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL1310, TUV EN61347-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (except for 48V), J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (^75% load); EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024,EN61547, light industry level, criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 515Khrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 181.5*62*35mm (L*W*H) |
| Упаковка | 0.41 Kg; 30pcs/13.3Kg/0.67CUFT |
Документация

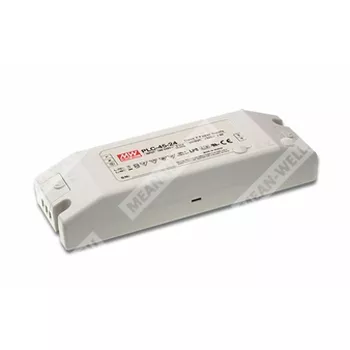

Документы для Mean Well PLC-45-24
