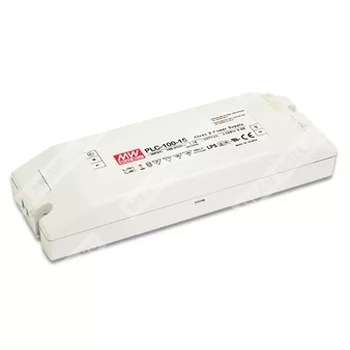

Mean Well PLC-100-48

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока48V
Номинальный ток

2A
Диапазон тока0-2A
Номинальная мощность96W
Уровень шума на выходе200mVp-p
Допустимое отклонение напряжения±2.0%
Нестабильность выходного напряжения по сети±1.0%
Нестабильность по нагрузке±2.0%
Время установки, время нарастания1200ms, 80ms/230VAC 1200ms, 80ms/115VAC at full load
Время удержания60ms/230VAC 30ms/115VAC at full load
Область стабилизированного тока36-48V
Диапазон регулировки тока1.5 ~ 2A
Вход:
Диапазон напряжений90 ~ 264VAC 127 ~ 370VDC
Диапазон частот47-63HZ
КПД89%
Переменный ток12V:0.8A/115VAC 0.4A/230VAC 15V:0.9A/115VAC 0.45A/230VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC
Выдерживаемое напряжениеl/P-0/P:3.75KVAC l/P-FG:1.88KVAC O/P-FG:0.5KVAC
Пусковой токCOLD START 40A/230VAC
Коррекция коэффициента мощностиPF>0.95/115VAC, PF>0.95/230VAC at full load (Please refer to "Power Factor Characteristic" curve)
Защита:
Защита от перенапряжения52 - 64V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-30 - +50°C
Рабочая влажность20 - 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 - +80°C ,10- 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL1310 Class 2,TUV EN60950-1, EN61347-1, EN61347-2-13, CAN/CSAC22.2 No. 223-M91 (except for 48V); J61347-1, J61347-2-13 approved
Сопротивление изоляцииl/P-O/P, l/P-FG, 0/P-FG:100M Ohms/500VDC /25°C/70% RH
Электромагнитная совместимостьCompliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2,-3, Class C (£70% load); EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level, (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)625.5Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры200.5*69.5*35mm (L*W*H)
Упаковка0.52Kg; 25pcs/14Kg/0.65CUFT
