Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 36V |
| Номинальный ток | 2.65A |
| Диапазон тока | 0-2.65A |
| Номинальная мощность | 95W |
| Уровень шума на выходе | 150mVp-p |
| Допустимое отклонение напряжения | ±2.0% |
| Нестабильность выходного напряжения по сети | ±1.0% |
| Нестабильность по нагрузке | ±2.0% |
| Время установки, время нарастания | 500ms, 80ms/230VAC 1200ms, 80ms/115VAC at full load |
| Время удержания | 60ms/230VAC 16ms/115VAC at full load |
| Область стабилизированного тока | 27-36V |
| Диапазон регулировки тока | 2 ~ 2.65A |
| Вход: |
| Диапазон напряжений | 90 ~ 264VAC 127 ~ 370VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 88% |
| Переменный ток | 12V:0.8A/115VAC 0.4A/230VAC 15V:0.9A/115VAC 0.45A/230VAC 20V ~ 48V:1.1A/115VAC 0.55A/230VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток | COLD START 40A(twidth=950jus measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.95/115VAC, PF>0.95/230VAC at full load (Please refer to "Power Factor Characteristic" curve) |
| Защита: |
| Защита от перенапряжения | 39 - 48V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +50°C |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 ~ 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 - +80°C ,10- 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL1310, TUV EN60950-1, EN61347-1, EN61347-2-13, CAN/CSA C22.2 No. 223-M91 (except for 48V), J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P, l/P-FG, 0/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2,-3, Class C (^70% load); EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level, (surge 4KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 625.5Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 200.5*69.5*35mm (L*W*H) |
| Упаковка | 0.52Kg; 25pcs/14Kg/0.65CUFT |
Документация

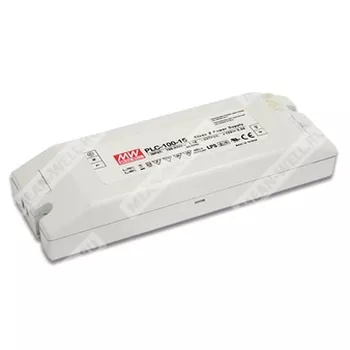

Документы для Mean Well PLC-100-36
