Технические характеристики
Технические характеристики
Выход: |
Напряжение постоянного тока | 12V |
Номинальный ток | 10A |
Номинальная мощность | 120W |
Уровень шума на выходе | 150mVp-p |
Допустимое отклонение напряжения | ±4.0% |
Нестабильность выходного напряжения по сети | ±0.5% |
Нестабильность по нагрузке | ±2.0% |
Время установки, время нарастания | 500ms, 80ms at 95% load 230VAC /115VAC |
Время удержания | 16ms/230VAC 16ms/115VAC at full load |
Область стабилизированного тока | 7.2 ~ 12V |
Вход: |
Диапазон напряжений | 90 - 305VAC 127 -431VDC |
Диапазон частот | 47 - 63Hz |
КПД | 87.5% |
Переменный ток | 1.3A/115VAC 0.65A/230VAC 0.55A/277VAC |
Выдерживаемое напряжение | l/P-0/P:3.75KVAC |
Пусковой ток | COLD START60A(twidth=520μ s measured at 50% Ipeak) at 230VAC |
Коррекция коэффициента мощности | PF>0.97/115VAC, PF>0.96/230VAC, PF>0.94/277VAC at full load (Please refer to "Power Factor Characteristic" curve) |
Защита: |
Защита от перенапряжения | 15 ~ 17V / Protection type : Shut down o/p voltage, re-power on to recover |
Условия окр. среды: |
Диапазон рабочих температур | -40 ~ +70°C |
Рабочая влажность | 20 ~ 95% RH non-condensing |
Температурный коэффициент | ±0.03%fC (0 - 50°C) |
Вибрация | 10 ~ 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
Температурно-влажностный режим хранения | -40 - +80°C, 10 - 95% RH |
Безопасность и ЭМП: |
Стандарты безопасности | UL8750, CSAC22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 independent, IP67 approved; Design referto EN60335-1 |
Сопротивление изоляции | l/P-0/P:100M Ohms / 500VDC / 25°C/ 70% RH |
Электромагнитная совместимость | Compliance to EN55015, EN61000-3-2 Class C (S60% load); EN61000-3-3 |
Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level(surge 2KV), criteria A |
Прочее: |
MTBF (Средняя наработка на отказ) | 233.9K hrs min. MIL-HDBK-217F (25°C) |
Габаритные размеры | 191*63*37.5mm (L*W*H) |
Упаковка | 0.97Kg; 15pcs/15.6Kg/0.87CUFT |
Документация

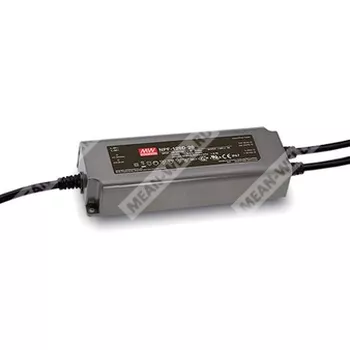

Документы для Mean Well NPF-120D-12
