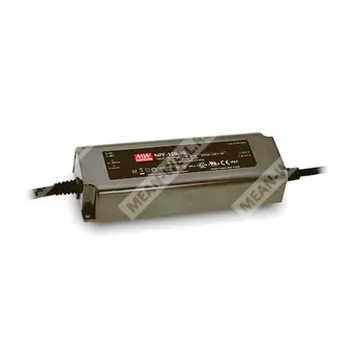

Mean Well NPF-120-24

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока24V
Номинальный ток

5A
Номинальная мощность120W
Уровень шума на выходе150mVp-p
Допустимое отклонение напряжения±4.0%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±0.5%
Время установки, время нарастания500ms, 80ms at 95% load 230VAC /115VAC
Время удержания16ms/230VAC 16ms/115VAC at full load
Область стабилизированного тока14.4 ~ 24V
Вход:
Диапазон напряжений90 - 305VAC 127 ~431VDC
Диапазон частот47 ~ 63Hz
КПД90.5%
Переменный ток1.3A/115VAC 0.65A/ 230VAC 0.55A/277VAC
Выдерживаемое напряжениеl/P-0/P:3.75KVAC
Пусковой токCOLD START60A(twidth=520μ s measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощностиPF>0.97/115VAC, PF>0.96/230VAC, PF>0.94/277VAC at full load (Please refer to "Power Factor Characteristic" curve)
Защита:
Защита от перенапряжения28 ~ 34V / Protection type : Shut down o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-40 ~ +70°C
Рабочая влажность20 ~ 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 ~ 500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 -+80°C, 10-95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL8750, CSAC22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 independent, IP67 approved; Design refer to EN60335-1
Сопротивление изоляцииl/P-0/P:100M Ohms / 500VDC / 25°C / 70% RH
Электромагнитная совместимостьCompliance to EN55015, EN61000-3-2 Class C (S60% load); EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11; EN61547, light industry level(surge 2KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)295.1Khrsmin. MIL-HDBK-217F (25°C)
Габаритные размеры191 *63*37.5mm (L*W*H)
Упаковка0.97Kg; 15pcs/15.6Kg/0.78CU FT
