Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 24V |
| Номинальный ток | 0.67A |
| Номинальная мощность | 16W |
| Уровень шума на выходе | 150mVp-p |
| Допустимое отклонение напряжения | ±4.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки, время нарастания | 1500ms, 80ms/ 115VAC at full load 500ms, 80ms/230VAC |
| Время удержания | 16ms/230VAC 16ms/115VAC at full load |
| Область стабилизированного тока | 13.2-24V |
| Вход: |
| Диапазон напряжений | 90 - 305VAC 127 -431VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 84.5% |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC |
| Пусковой ток | COLD START 45A(twidth=200μs measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load (Please refer to "Power Factor Characteristic" curve) |
| Защита: |
| Защита от перенапряжения | 28 - 35V / Protection type :Shut down and latch off o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -35 - +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes |
| Температурно-влажностный режим хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL8750.CSAC22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent,EN62384.J61347-1, J61347-2-13 approved, IP67(optional); Design refer to UL60950-1, TUV EN60950-1 |
| Сопротивление изоляции | l/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015,EN61000-3-2 Class C (@load≧50%) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11; EN61547,light industry level(surge 2KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 420.1 Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 148*40*32mm (L*W*H) |
| Упаковка | 0.21 Kg;40pcs/9.4Kg/1.02CUFT |
Документация

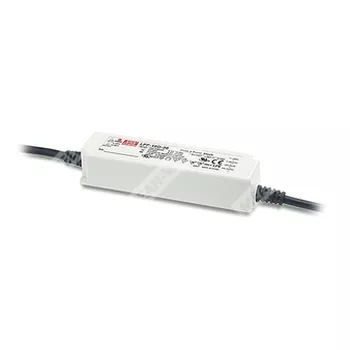

Документы для Mean Well LPF-16D-24
