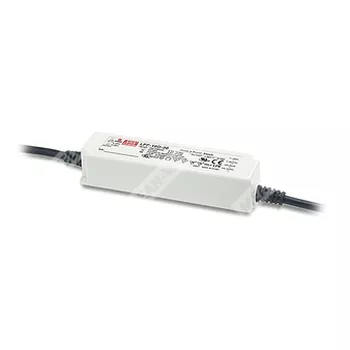

Mean Well LPF-16D-15

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока15V
Номинальный ток

1.07A
Номинальная мощность16W
Уровень шума на выходе150mVp-p
Допустимое отклонение напряжения±4.0%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±1.5%
Время установки, время нарастания1500ms, 80ms/ 115VAC at full load 500ms, 80ms/230VAC
Время удержания16ms/230VAC 16ms/115VAC at full load
Область стабилизированного тока8.25- 15V
Вход:
Диапазон напряжений90 - 305VAC 127 -431VDC
Диапазон частот47 - 63Hz
КПД83%
Выдерживаемое напряжениеl/P-0/P:3.75KVAC
Пусковой токCOLD START 45A(twidth=200μs measured at 50% Ipeak) at 230VAC
Коррекция коэффициента мощностиPF>0.97/115VAC, PF>0.95/230VAC, PF>0.92/277VAC at full load (Please refer to "Power Factor Characteristic" curve)
Защита:
Защита от перенапряжения17.5 - 21V / Protection type :Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-35 - +70°C
Рабочая влажность20 - 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Zaxes
Температурно-влажностный режим хранения-40 ~ +80°C, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL8750.CSAC22.2 No. 250.0-08, EN61347-1, EN61347-2-13 independent,EN62384.J61347-1, J61347-2-13 approved, IP67(optional); Design refer to UL60950-1, TUV EN60950-1
Сопротивление изоляцииl/P-O/P: 100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимостьCompliance to EN55015,EN61000-3-2 Class C (@load≧50%) ; EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11; EN61547,light industry level(surge 2KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)420.1 Khrs min. MIL-HDBK-217F (25°C)
Габаритные размеры148*40*32mm (L*W*H)
Упаковка0.21 Kg;40pcs/9.4Kg/1.02CUFT
