Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 20V |
| Номинальный ток | 1.5A |
| Диапазон тока | 0-1.5A |
| Номинальная мощность | 30W |
| Уровень шума на выходе | 2.6Vp-p |
| Диапазон регулировки напряжения | -5% ~ 10% |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±5.0% |
| Время установки, время нарастания | 500ms / 230VAC 3000ms /115VAC at full load |
| Область стабилизированного тока | 14-20V |
| Диапазон регулировки тока | 3% ~ -25% |
| Вход: |
| Диапазон напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 84% |
| Переменный ток | 0.4A/115VAC 0.2A/230VAC 0.15A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC |
| Пусковой ток | COLD START 35A(twidth=25|as measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF>0.95/115VAC, PF>0.9/230VAC, PF>0.9/277VAC at full load |
| Защита: |
| Защита от перенапряжения | 23-26V / Protection type: Shut down o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +50°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.06%/℃(0 ~ 50℃) |
| Вибрация | 10 - 500Hz, 2G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 -+80°C, 10-95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL879, UL1310, CSAC22.2 No. 207-M89(exceptfor48V), TUV EN61347-1, EN61347-2-13, CAN/CSAC22.2 No.223-M91 (except for 48V), IP64, J61347-1, J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61547, light industry level, criteria B |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 621.4Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 145*47*30mm (L*W*H) |
| Упаковка | 0.22Kg; 60pcs/14.2Kg/1.25CUFT |
Документация

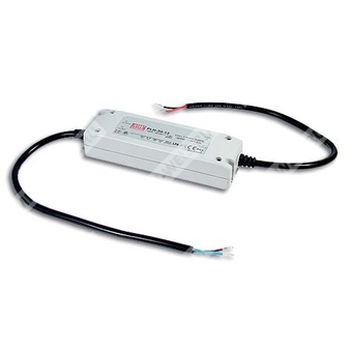

Документы для Mean Well PLN-30-20
