Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 18V |
| Номинальный ток | 1.1A |
| Диапазон тока | 0-1.1A |
| Номинальная мощность | 20W |
| Уровень шума на выходе | 3.0Vp-p |
| Допустимое отклонение напряжения | ±10% |
| Нестабильность выходного напряжения по сети | ±3.0% |
| Нестабильность по нагрузке | ±10% |
| Время установки, время нарастания | 500ms / 230VAC 2000ms / 115VAC at full load |
| Область стабилизированного тока | 13.5-18V |
| Диапазон регулировки тока | 75% ~ 100% |
| Вход: |
| Диапазон напряжений | 90 ~ 277VAC 127-392VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 81% |
| Переменный ток | 0.4A/115VAC 0.2A/230VAC 0.15A/277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC |
| Пусковой ток | COLD START 35A(twidth=40jaS measured at 50% Ipeak) at 230VAC |
| Коррекция коэффициента мощности | PF > 0.9 at 75-100% load, 115VAC/230VAC;PF > 0.9 at 85-100% load 277VAC |
| Защита: |
| Защита от перенапряжения | 19-22V / Protection type: Shut off o/p voltage, clamping by zener diode |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +50°C |
| Рабочая влажность | 20 - 90% RH non-condensing |
| Температурный коэффициент | ±0.06%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 -+80°C, 10-95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | IEC61347-1, IEC61347-2-13, TUV EN61347-1, EN61347-2-13, UL8750,CSA C22.2 No. 250.0-08,J61347-1, J61347-2-13, IP64 approved |
| Сопротивление изоляции | l/P-O/P:100M Ohms/500VDC / 25°C / 70%RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (>75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11 ;EN61547, light industry level, criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 643.6Khrs min. MIL-HDBK-217F (25°C) |
| Габаритные размеры | 148.5*38.5*28mm (L*W*H) |
| Упаковка | 0.18Kg; 60pcs/12.8Kg/0.9CUFT |
Документация

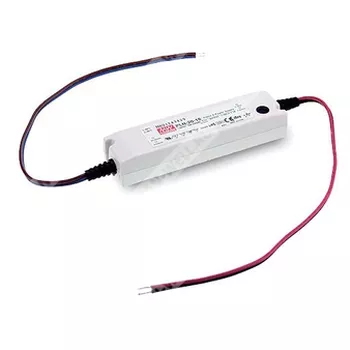

Документы для Mean Well PLN-20-18
