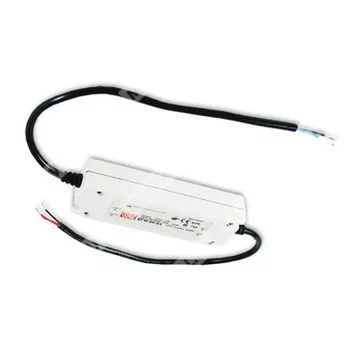

Mean Well ELN-30-15

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока15V
Номинальный ток

2A
Диапазон тока0-2A
Номинальная мощность30W
Уровень шума на выходе120mVp-p
Диапазон регулировки напряжения13.5-16.5V / Can be adjusted by internal potential meter SVR1
Допустимое отклонение напряжения±5.0%
Нестабильность выходного напряжения по сети±1.0%
Нестабильность по нагрузке±2.0%
Время установки, время нарастания500ms, 80ms / 230VAC 1000ms, 80ms /115VAC at full load
Время удержания50ms/230VAC 16ms/115VAC at full load
Диапазон регулировки тока-25% ~ 3%. Can be adjusted by internal potential meter SVR2
Вход:
Диапазон напряжений90 - 264VAC 127-370VDC
Диапазон частот47-63Hz
КПД82%
Переменный ток0.75A/115VAC 0.48A/230VAC
Выдерживаемое напряжениеl/P-0/P:3KVAC
Пусковой токCOLD START 55A(twidth=465jaS measured at 50% Ipeak) at 230VAC
Защита:
Защита от перенапряжения17.5-21V / Protection type: Shut down o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-20 - +60°C
Рабочая влажность20 - 90% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 - +80°C, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL1310 Class 2, CAN/CSA C22.2 No. 223-M91 (except for 48V), IP64 approved ; design refer to TUV EN60950-1, EN61347-2-13
Сопротивление изоляцииl/P-0/P:>100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимостьCompliance to EN55022 (CISPR22) Class B, EN61000-3-2 Class A, EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A
Прочее:
MTBF (Средняя наработка на отказ)628.3Khrs min. MIL-HDBK-217F (25℃)
Габаритные размеры145*47*30mm (L*W*H)
Упаковка0.26Kg; 60pcs/16.6Kg/1.25CUFT
