Технические характеристики
Технические характеристики
| Выход: |
| Напряжение постоянного тока | 48V |
| Номинальный ток | 3.2A |
| Номинальная мощность | 153W |
| Уровень шума на выходе | 200mVp-p |
| Диапазон регулировки напряжения | 40 - 56V |
| Допустимое отклонение напряжения | ±1.0% |
| Нестабильность выходного напряжения по сети | ±0.5% |
| Нестабильность по нагрузке | ±0.5% |
| Время установки, время нарастания | 3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load |
| Время удержания | 50ms / 230VAC 16ms / 115VAC at full load |
| Область стабилизированного тока | 36 - 48V |
| Диапазон регулировки тока | 1.6-3.2A |
| Вход: |
| Диапазон напряжений | 90 ~ 295VAC 127 ~ 417VDC |
| Диапазон частот | 47 - 63Hz |
| КПД | 91% |
| Переменный ток | 2A / 115VAC 1A / 230VAC 0.68A / 277VAC |
| Выдерживаемое напряжение | l/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC |
| Коррекция коэффициента мощности | PF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load |
| Защита: |
| Защита от перенапряжения | 59-70V / Protection type: Shut down and latch off o/p voltage, re-power on to recover |
| Условия окр. среды: |
| Диапазон рабочих температур | -30 - +70°C |
| Рабочая влажность | 20 - 95% RH non-condensing |
| Температурный коэффициент | ±0.03%/°C (0 - 50°C) |
| Вибрация | 10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes |
| Температурно-влажностный режим хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Безопасность и ЭМП: |
| Стандарты безопасности | UL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved |
| Сопротивление изоляции | l/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH |
| Электромагнитная совместимость | Compliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3 |
| Электромагнитная помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A |
| Прочее: |
| MTBF (Средняя наработка на отказ) | 303.7K hrs min. MIL-HDBK-217F (25℃) |
| Габаритные размеры | 222.2*68*38.8mm (L*W*H) |
| Упаковка | 1.0Kg; 12pcs/13Kg/0.58CUFT |
Документация

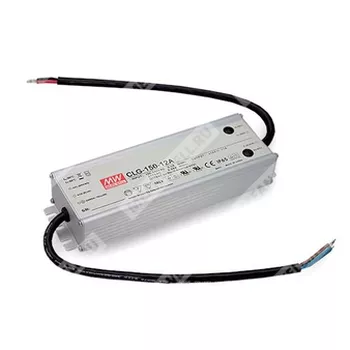

Документы для Mean Well CLG-150-48A
