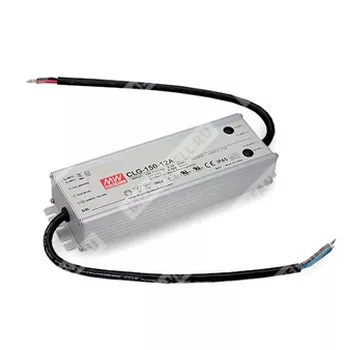

Mean Well CLG-150-24

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Технические характеристики


Технические характеристики

Выход:
Напряжение постоянного тока24V
Номинальный ток

6.3A
Номинальная мощность151W
Уровень шума на выходе150mVp-p
Допустимое отклонение напряжения±1.0%
Нестабильность выходного напряжения по сети±0.5%
Нестабильность по нагрузке±0.5%
Время установки, время нарастания3000ms, 80ms/115VAC 500ms, 80ms/230VAC at full load
Время удержания50ms / 230VAC 16ms / 115VAC at full load
Область стабилизированного тока18-24V
Вход:
Диапазон напряжений90 ~ 295VAC 127 ~ 417VDC
Диапазон частот47 - 63Hz
КПД90%
Переменный ток2A / 115VAC 1A / 230VAC 0.68A / 277VAC
Выдерживаемое напряжениеl/P-0/P:3.75KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Коррекция коэффициента мощностиPF>0.98/115VAC, PF>0.95/230VAC, PF>0.93/277VAC at full load
Защита:
Защита от перенапряжения28 - 34V / Protection type: Shut down and latch off o/p voltage, re-power on to recover
Условия окр. среды:
Диапазон рабочих температур-30 - +70°C
Рабочая влажность20 - 95% RH non-condensing
Температурный коэффициент±0.03%/°C (0 - 50°C)
Вибрация10 - 500Hz, 5G 12min./1 cycle, period for 72min. each along X, Y, Z axes
Температурно-влажностный режим хранения-40 ~ +80℃, 10 ~ 95% RH
Безопасность и ЭМП:
Стандарты безопасностиUL8750, CSAC22.2 No. 250.0-08, UL1012, CAN/CSA-C22.2 No. 107.1-01, UL879, CSAC22.2 No.207-M89, EN61347-1, EN61347-2-13 independent (except for CLG-150 C type), UL60950-1, TUV EN60950-1, IP65 or IP67, J61347-1 (except for CLG-150 C type), J61347-2-13 approved
Сопротивление изоляцииl/P-O/P, l/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимостьCompliance to EN55015, EN55022 (CISPR22) Class B, EN61000-3-2 Class C (≧75% load) ; EN61000-3-3
Электромагнитная помехоустойчивостьCompliance to EN61000-4-2,3,4,5,6,8,11, EN61547, EN55024, light industry level (surge 4KV), criteria A
Прочее:
MTBF (Средняя наработка на отказ)303.7K hrs min. MIL-HDBK-217F (25℃)
Габаритные размеры222.2*68*38.8mm (L*W*H)
Упаковка1.0Kg; 12pcs/13Kg/0.58CUFT
