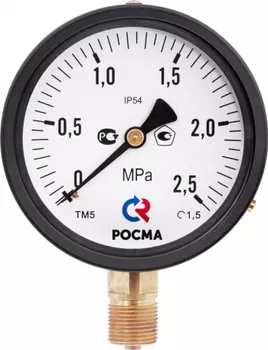

Манометр Росма в специальном исполнении IP54

Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер и возможность пломбировки корпуса прибора.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер и возможность пломбировки корпуса прибора.

  • Диаметр корпуса
    100, 150 мм
  • Класс точности
    1,5
  • Диапазон показаний давлений

    ТМ0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа
    ТВ*−0,1…0 МПа
    ТМВ*−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа
    * — под заказ
  • Рабочие диапазоны
    Постоянная нагрузка: ¾ шкалы
    Переменная нагрузка: шкалы
    Кратковременная нагрузка: 110% шкалы
  • Рабочая температура
    Окружающая среда: −60…+60 °C
    Измеряемая среда: до +150 °C
  • Корпус
    IP54, сталь, цвет черный
  • Кольцо
    Сталь, цвет черный
  • Чувствительный элемент
    Медный сплав (100 МПа — сталь 38ХМ)
  • Трибко-секторный механизм
    Медный сплав
  • Циферблат
    Алюминий, шкала черная на белом фоне
  • Стекло
    Минеральное
  • Штуцер
    Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
  • Присоединение
    Радиальное
  • Резьба присоединения
    M20×1,5 (под заказ другие резьбы)
  • Марка стали
    Корпус, кольцо — сталь 10
  • Межповерочный интервал
    2 года
  • Техническая документация
    ТУ 4212-001-4719015564-2008
    ГОСТ 2405-88
