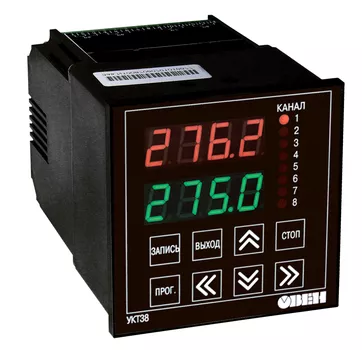

Устройство контроля температуры восьмиканальное с аварийной сигнализацией ОВЕН УКТ38-Щ4

ОВЕН УКТ38-Щ4 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Устройство контроля температуры восьмиканальное с аварийной сигнализацией ОВЕН УКТ38-Щ4 0

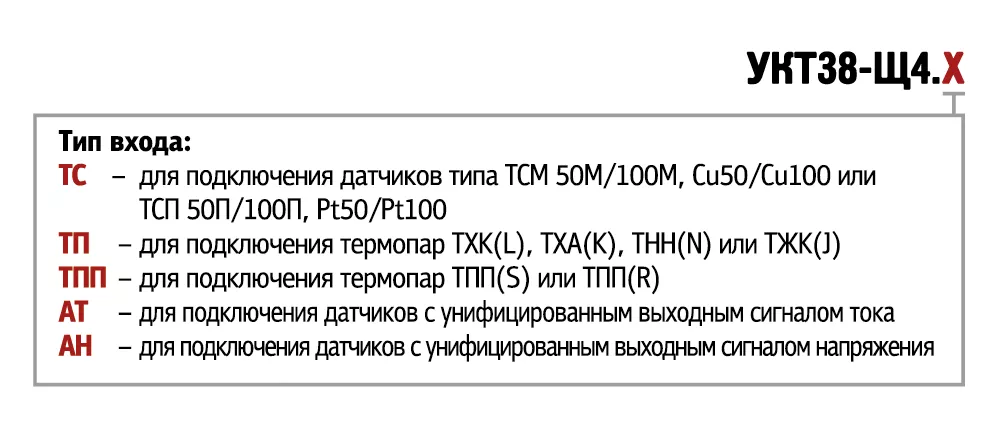

Модификации

УКТ38-Щ4.АН

8340 руб с НДС7 раб. дн

УКТ38-Щ4.АТ

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТП

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТПП

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТС

8340 руб с НДС7 раб. дн

Модификации

УКТ38-Щ4.АН

8340 руб с НДС7 раб. дн

УКТ38-Щ4.АТ

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТП

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТПП

8340 руб с НДС7 раб. дн

УКТ38-Щ4.ТС

8340 руб с НДС7 раб. дн

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности прибора

  • Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
    • Восемь входов для подключения датчиков:
    • термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
    • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
  • датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.
  • Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
  • Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
  • Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
  • Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
  • Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
  • Программирование кнопками на лицевой панели прибора
  • Сохранение заданных параметров при отключении питания

При необходимости удаленного контроля и диспетчеризации следует выбирать прибор ТРМ138 с встроенным интерфейсом RS-485.

УКТ38-Щ4.ТС

3,6 с

УКТ38-Щ4.ТП (ТПП)

2,2 с

УКТ38-Щ4.АТ (АН)

2,1 с

Количество выходных устройств

2

Допустимый ток нагрузки, коммутируемый контактами э/м реле

4 А при 220 В (cos φ > 0,4)

Тип корпуса

щитовой Щ4

Габаритные размеры

96×96×145 мм

Степень защиты корпуса

IP54 со стороны передней панели

Характеристики измерительных датчиков

Код

Тип датчика

Тип входа

Диапазон измерений

Разрешающая способность

00

ТСМ 100М W100=1,426

ТС

-50...+200 °С

0,1 °С

01

TCM 50M W100=1,426

-50...+200 °С

0,1 °С

02

TCП 100П W100=1,385 (Pt100)

-90...+750 °С

0,1 °С

03

ТСП 100П W100=1,391

-90...+750 °С

0,1 °С

07

ТСП 50П W100=1,385

-90...+750 °С

0,1 °С

08

ТСП 50П W100=1,391

-90...+750 °С

0,1 °С

09

TCM 50M W100=1,428

-50...+200 °С

0,1 °С

14

ТСМ 100М W100=1,428

-50...+200 °С

0,1 °С

15

ТСМ гр. 23

-50...+200 °С

0,1 °С

04

ТХК(L)

ТП

-50...+750 °С

0,1 °С

05

ТХА(K)

-50...+1300 °С

1 °С

19

ТНН(N)

-50...+1300 °С

1 °С

20

ТЖК(J)

-50...+900 °С

0,1 °С

17

ТПП(S)

ТПП

0...+1700 °С

1 °С

18

ТПП(R)

0...+1700 °С

1 °С

10

Ток 4…20 мА

АТ

0...100 %

0,1 %

11

Ток 0…20 мА

0...100 %

0,1 %

12

Ток 0…5 мА

0...100 %

0,1 %

13

Напряжение 0…1 В

АН

0...100 %

0,1 %
