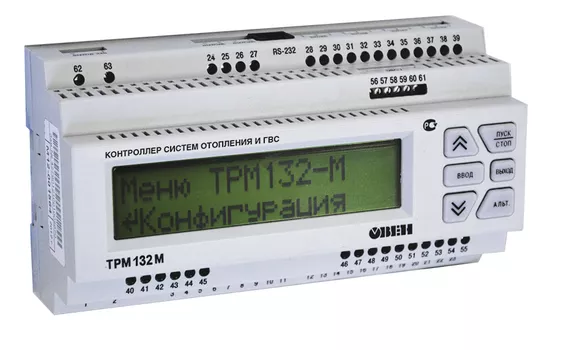

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллеры систем отопления и ГВС ТРМ132М в комплексе с первичными преобразователями, модулем расширения МР1 и исполнительными механизмами предназначены для контроля и регулирования температуры в контурах отопления и ГВС, отображения измеренной температуры и режимов работы на встроенном индикаторе и формирования сигналов управления встроенными выходными элементами и выходными элементами модуля МР1.

Цены от 0 RUB

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М 0

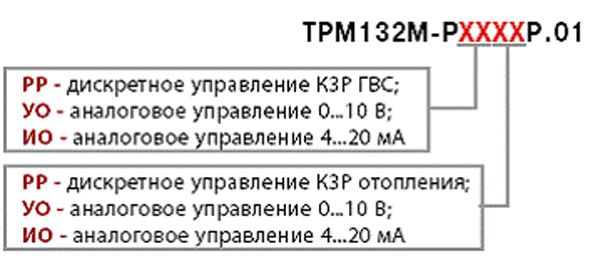

Модификации

В данный момент модификации отсутствуют


Возможности контроллера ТРМ132М


  • Встроенные часы реального времени
  • Автоматическая настройка ПИД-регуляторов
  • Автоматический выбор режимов (нагрев/обратная/летний)
  • Возможность смены прошивки (при помощи комплекта для перепрошивки ТРМ133М)

Функциональные возможности ОВЕН ТРМ132М


  • Автоматическое регулирование температуры в контуре ГВС с соответствии с заданной уставкой
  • Автоматическое регулирование температуры в контуре отопления по графику от Т-наружного воздуха и Т-прямой воды
  • Отработка графика температуры обратной воды в зависимости от Т-наружного воздуха и Т-прямой воды (защита от завышения и занижения температуры обратной воды)
  • Управление основным и резервным насосом в обоих контурах
  • Защита от превышения температуры в контуре ГВС
  • Управление насосом подпитки в контуре отопления
  • Возможность использования третьего насоса в каждом контуре (аварийного)
  • Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре ГВС: запорно-регулирующим клапаном, основным и резервным насосами, клапаном слива (опционально); устройствами сигнализации
  • Формирование сигналов управления внешними исполнительными механизмами и устройствами в контуре отопления: запорно-регулирующим клапаном, основным и резервным насосами, насосом подпитки, устройствами сигнализации
  • Диагностика аварийных ситуаций (обрыв датчиков температуры и датчиков положения, неисправность насосов)
  • Задание значений программируемых рабочих параметров с помощью встроенной клавиатуры управления, а также от ПК по сети RS-485 и RS-232
  • Поддержка протоколов обмена: ОВЕН, Modbus-RTU и Modbus-ASCI

Сравнение приборов для управления системами отопления и ГВС


Промышленный контроллер для регулирования температуры в системах отопления ОВЕН ТРМ32

Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М

Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

 Промышленный контроллер ТРМ32 в корпусе Щ7  Контроллеры для систем отопления и горячего водоснабжения (ГВС) ТРМ132М  Контроллер для одно- и двухконтурных систем отопления и ГВС ОВЕН ТРМ232

Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) управлением.

  • Датчики температуры – 50М, 100М, 50П, 100П, Pt100



Для систем отопления и ГВС с регулирующими клапанами с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.

  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление клапаном контура подпитки.





Для одноконтурных (одна система отопления/ одна система ГВС/ один контур «теплые полы») или двухконтурных (две СО, или две ГВС, или СО и ГВС и т.п.) систем.

  • Для регулирующих клапанов с 3-хпозиционным (220 В 50 Гц) либо аналоговым (0…10 В, 4…20 мА) управлением.
  • Универсальные входы.
  • Управление циркуляционными насосами.
  • Управление насосами ХВС
  • Управление насосами контура подпитки
  • «Быстрый старт» для типовых систем

Диапазон переменного напряжения питания


Наименование

Значение

напряжение, В

90...245

частота, Гц

47…63

Потребляемая мощность, ВА, не более

12

Аналоговые входы, количество

8

Дискретные входы, количество

8

Уровень сигнала, соответствующий логической единице на входе, В

12…36

Уровень сигнала, соответствующий логическому нулю на входе, В

0…4

Подключаемые входные устройства

Датчики типа «сухой контакт», коммутационные устройства (контакты реле, кнопок и т.д.)

Встроенный вторичный источник питания

24 ±3

Напряжение, В, Максимально допустимый ток нагрузки, мА

180

Интерфейс связи

RS-485; RS-232

Режим работы

Slave

Протоколы передачи данных

ОВЕН; Modbus ASCII; Modbus RTU

Тип корпуса

DIN12M

Габаритные размеры прибора, мм

(157x86x58)±1

Степень защиты корпуса (со стороны лицевой панели)

IP20

Масса прибора, кг, не более

0,5

Температура окружающего воздуха, °С

–10…+55


Выходы (дискретные и аналоговые ВУ)


Количество ВУ внутри контроллера

6 (5 из них – с возможностью установки ЦАП)
