Гильзы защитные

Предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

Цены от 1200 RUB

Модификации

ГЗ.16.0.1.100

720 руб с НДС10 раб. дн

ГЗ.16.0.1.250

780 руб с НДС10 раб. дн

ГЗ.16.0.1.320

840 руб с НДС10 раб. дн

ГЗ.16.0.1.60

720 руб с НДС10 раб. дн

ГЗ.16.0.3.80

720 руб с НДС10 раб. дн

ГЗ.16.1.1.100

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1000

1200 руб с НДС10 раб. дн

ГЗ.16.1.1.110

720 руб с НДС10 раб. дн

ГЗ.16.1.1.120

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1200

1320 руб с НДС10 раб. дн

ГЗ.16.1.1.1250

1320 руб с НДС10 раб. дн

ГЗ.16.1.1.130

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1300

1560 руб с НДС10 раб. дн

ГЗ.16.1.1.140

720 руб с НДС10 раб. дн

ГЗ.16.1.1.150

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1500

1560 руб с НДС10 раб. дн

ГЗ.16.1.1.160

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1600

1560 руб с НДС10 раб. дн

ГЗ.16.1.1.180

720 руб с НДС10 раб. дн

ГЗ.16.1.1.1800

1740 руб с НДС10 раб. дн

Гильзы защитные предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

Материал гильз – сталь 12Х18Н10Т.

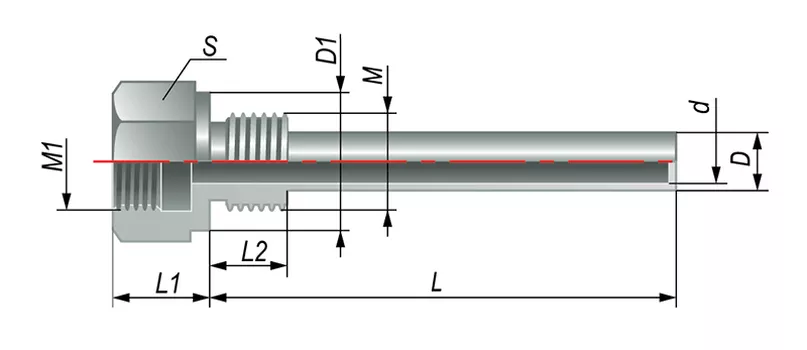

Конструктивное исполнение гильзы

Конструктивные исполнения гильз ГЗ.16

Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
ГЗ.16.1.1.L 16 M20×1,5 M20×1,5 12 9 30 30 20 16

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.16.1.2.L M27×2 12 9 30 36 25 16
ГЗ.16.1.3.L G1/2 12 9 30 30 20 16
ГЗ.16.1.4.L R1/2 12 9 30 30 20 16
ГЗ.16.1.5.L M33×2 12 9 41 41 20 16
ГЗ.16.1.6.L G3/4 12 9 30 36 25 16
ГЗ.16.1.7.L М16х1,5 12 9 По запросу
ГЗ.16.2.1.L 16 M27×2 M20×1,5 12 9 38 32 20 22
ГЗ.16.2.2.L M27×2 12 9 38 36 25 22
ГЗ.16.2.3.L G1/2 12 9 38 32 20 22
ГЗ.16.2.4.L R1/2 12 9 38 32 20 22
ГЗ.16.2.5.L M33×2 12 9 По запросу
ГЗ.16.2.6.L G3/4 12 9
ГЗ.16.2.7.L М16×1,5 12 9
ГЗ.16.3.1.L 16 G1/2 M20×1,5 12 9 30 30 20 16
ГЗ.16.3.2.L M27×2 12 9 30 36 25 16
ГЗ.16.3.3.L G1/2 12 9 30 30 20 16
ГЗ.16.3.4.L R1/2 12 9 30 30 20 16
ГЗ.16.3.5.L M33×2 12 9 По запросу
ГЗ.16.3.6.L G3/4 12 9
ГЗ.16.3.7.L М16×1,5 12 9 30 30 20 16
ГЗ.16.4.1.L 16 R1/2 M20×1,5 12 9 30 30 20 16
ГЗ.16.4.2.L M27×2 12 9 30 36 25 16
ГЗ.16.4.3.L G1/2 12 9 30 30 20 16
ГЗ.16.4.4.L R1/2 12 9 30 30 20 16
ГЗ.16.4.5.L M33×2 12 9 По запросу
ГЗ.16.4.6.L G3/4 12 9
ГЗ.16.4.7.L М16×1,5 12 9
ГЗ.16.5.1.L 16 M33×2 M20×1,5 12 9 41 41 20 16
ГЗ.16.5.2.L M27×2 12 9 41 41 20 16
ГЗ.16.5.3.L G1/2 12 9 По запросу
ГЗ.16.5.4.L R1/2 12 9
ГЗ.16.5.5.L M33×2 12 9
ГЗ.16.5.6.L G3/4 12 9
ГЗ.16.5.7.L М16×1,5 12 9
ГЗ.16.6.1.L 16 G3/4 M20×1,5 12 9 38 32 20 22
ГЗ.16.6.2.L M27×2 12 9 По запросу
ГЗ.16.6.3.L G1/2 12 9 38 32 20 22
ГЗ.16.6.4.L R1/2 12 9 38 32 20 22
ГЗ.16.6.5.L M33×2 12 9 По запросу
ГЗ.16.6.6.L G3/4 12 9 38 32 20 22
ГЗ.16.6.7.L М16×1,5 12 9 По запросу
ГЗ.16.7.1.L 16 М16×1,5 M20×1,5 12 9 По запросу
ГЗ.16.7.2.L M27×2 12 9
ГЗ.16.7.3.L G1/2 12 9
ГЗ.16.7.4.L R1/2 12 9
ГЗ.16.7.5.L M33×2 12 9
ГЗ.16.7.6.L G3/4 12 9
ГЗ.16.7.7.L М16×1,5 12 9

Конструктивные исполнения гильз ГЗ.25

Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
ГЗ.25.1.1.L 25 M20×1,5 M20×1,5 16 12 30 30 20 16

60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

ГЗ.25.1.2.L M27×2 16 12 38 36 25 16
ГЗ.25.1.3.L G1/2 16 12 30 30 20 16
ГЗ.25.1.4.L R1/2 16 12 30 30 20 16
ГЗ.25.1.5.L M33×2 16 12 По запросу
ГЗ.25.1.6.L G3/4 16 12
ГЗ.25.1.7.L М16×1,5 16 12
ГЗ.25.2.1.L 25 M27×2 M20×1,5 16 12 38 32 20 22
ГЗ.25.2.2.L M27×2 16 12 38 36 25 22
ГЗ.25.2.3.L G1/2 16 12 38 32 20 22
ГЗ.25.2.4.L R1/2 16 12 28 32 20 22
ГЗ.25.2.5.L M33×2 16 12 По запросу
ГЗ.25.2.6.L G3/4 16 12 38 32 20 22
ГЗ.25.2.7.L М16×1,5 16 12 По запросу
ГЗ.25.3.1.L 25 G1/2 M20×1,5 16 12 30 30 20 16
ГЗ.25.3.2.L M27×2 16 12 38 36 25 16
ГЗ.25.3.3.L G1/2 16 12 30 30 20 16
ГЗ.25.3.4.L R1/2 16 12 30 30 20 16
ГЗ.25.3.5.L M33×2 16 12 По запросу
ГЗ.25.3.6.L G3/4 16 12
ГЗ.25.3.7.L М16×1,5 16 12
ГЗ.25.4.1.L 25 R1/2 M20×1,5 16 12 30 30 20 16
ГЗ.25.4.2.L M27×2 16 12 30 36 25 16
ГЗ.25.4.3.L G1/2 16 12 30 30 20 16
ГЗ.25.4.4.L R1/2 16 12 30 30 20 16
ГЗ.25.4.5.L M33×2 16 12 По запросу
ГЗ.25.4.6.L G3/4 16 12
ГЗ.25.4.7.L М16×1,5 16 12
ГЗ.25.5.1.L 25 M33×2 M20×1,5 16 12 43 41 24 28
ГЗ.25.5.2.L M27×2 16 12 По запросу
ГЗ.25.5.3.L G1/2 16 12 43 41 24 28
ГЗ.25.5.4.L R1/2 16 12 По запросу
ГЗ.25.5.5.L M33×2 16 12 43 41 24 28
ГЗ.25.5.6.L G3/4 16 12 По запросу
ГЗ.25.5.7.L М16×1,5 16 12
ГЗ.25.6.1.L 25 G3/4 M20×1,5 16 12 38 32 20 22
ГЗ.25.6.2.L M27×2 16 12 По запросу
ГЗ.25.6.3.L G1/2 16 12 38 32 20 22
ГЗ.25.6.4.L R1/2 16 12 По запросу
ГЗ.25.6.5.L M33×2 16 12
ГЗ.25.6.6.L G3/4 16 12
ГЗ.25.6.7.L М16×1,5 16 12

Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т

Модель

Условное давление Ру, МПа

Погружаемая часть L, мм

Максимальная скорость потока, м/с

пар

вода

ГЗ.25.Х.X.L



25



60, 80, 100, 120

40

4,0

160

30

3,0

200, 250, 320

25

2,5

400, 500, 630, 800, 1000

5

0,5

1250, 1600, 2000

2

0,2

ГЗ.16.Х.X.L



16



60, 80, 100, 120

25

2,5

160, 200, 250, 320

15

1,5

400, 500, 630, 800, 1000

3

0,3

1250, 1600, 2000

1

0,1

Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
