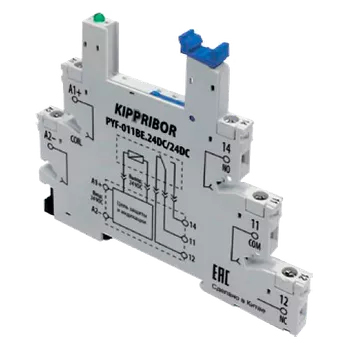

Монтажные колодки KIPPRIBOR PYF-011BE для 1-контактных реле в ультратонком корпусе серии SR

Предназначены для установки на DIN-рейку 1-контактных тонких интерфейсных промежуточных реле различных производителей.

Изготавливаются из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации.

Дополнительные элементы. Дополнительно можно приобрести 20-полюсный соединитель для колодок (BC-011.20P), комплект из 64-х маркировочных пластин (MT-011), разделитель колодок (SP-011.S).

От 90 руб с НДС

Конфигуратор


Цены от 90 RUB

Модификации

PYF-011BE.230AC/60DC

282 руб с НДСНа складе

PYF-011BE.24DC/24DC

258 руб с НДСНа складе

SP-011.S

90 руб с НДСНа складе

ВС-011.20Р

120 руб с НДСНа складе

МТ-011

174 руб с НДСНа складе

Описание


Предназначены для установки на DIN-рейку 1-контактных тонких интерфейсных промежуточных реле различных производителей.

Изготавливаются из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации.

Дополнительные элементы. Дополнительно можно приобрести 20-полюсный соединитель для колодок (BC-011.20P), комплект из 64-х маркировочных пластин (MT-011), разделитель колодок (SP-011.S).

Схема подключения

PYF-011BE.24DC/24DC

PYF-011BE.230AC/60DC

Схема подключения

PYF-011BE.24DC/24DCPYF-011BE.230AC/60DC

Описание

3-ярусная монтажная колодка с винтовыми клеммами.

Для реле с катушкой 24 VDC.

Встроенный преобразователь напряжения, модуль защиты и индикации

3-ярусная монтажная колодка с винтовыми клеммами.

Для реле с катушкой 60 VDC.

Встроенный преобразователь напряжения, модуль защиты и индикации

Цоколевка

Цоколевка

Номинальный ток и напряжение коммутации

6 А при 250 VAC

Номинальное входное / выходное напряжение

24 VDC / 24 VDC

220 VAC /60 VDC

Модели совместимых реле KIPPRIBOR

KIPPRIBOR SR-203D

KIPPRIBOR SR-204D

Возможные варианты упаковки

- картонная коробка (20 шт. / 530 г)

- 600 шт. / 17 кг)

- картонная коробка (20 шт. / 530 г)

- транспортная коробка (600 шт. / 17 кг)

Перечень реле, совместимых с колодками KIPPRIBOR PYF-011BE

Производлитель

Серия реле



PYF-011BE.24DC/24DC

PYF-011BE.230AC/60DC

KIPPRIBOR

SR

Schneider Electric

RSL1GB

Finder

34.51

Phoenix Contact

REL-MR- 24DC/21,

REL-MR- 60DC/21

Аксессуары для монтажных колодок KIPPRIBOR серий PYF-011BE

BC-011.20P - 20-полюсная соединительная шина
MT-011 - комплект из 64-х маркировочных пластин
SP-011.S - разделитель колодок

Документация


Документы для Монтажные колодки KIPPRIBOR PYF-011BE для 1-контактных реле в ультратонком корпусе серии SR
