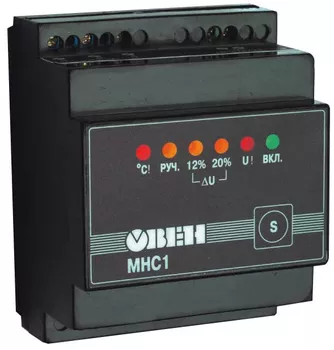

Монитор напряжения сети ОВЕН МНС1
Прибор МНС1 предназначен для защитного отключения электрооборудования, в частности электродвигателей компрессоров холодильных агрегатов, при возникновении аварийных ситуаций.
Конфигуратор
Модификации
| |||||||||
Описание
Прибор МНС1 предназначен для защитного отключения электрооборудования, в частности электродвигателей компрессоров холодильных агрегатов, при возникновении аварийных ситуаций.
Прибор выпускается в корпусе с креплением на DIN-рейку типа Д.
Функциональные возможности
- Защитное отключение электрооборудования в следующих ситуациях:
- неправильное чередование фаз в трехфазной сети;
- отсутствие одной или двух фаз в трехфазной сети;
- слипание фаз;
- выход напряжения питающей сети за заданные пределы;
- перегрев обмотки электродвигателя.
- Автоматический запуск электрооборудования после устранения аварии
- Установка времени задержки включения
Технические характеристики
Напряжение питания | 160...280 В 50 Гц |
Потребляемая мощность | не более 15 ВА |
Допустимый диапазон значений сопротивления позисторного датчика температуры | 0,8...15 кОм |
Заданное время задержки включения реле после аварии | 3; 6 или 9 мин |
Заданная зона допустимого отклонения контролируемого напряжения сети | –12...+12 % Uном. или –12...+20 % Uном. |
Заданное время задержки срабатывания защитного отключения | 2,5; 5 или 7,5 с |
Тип корпуса | Д (DIN-реечный) |
Габаритные размеры | 72×88×54 мм |
Степень защиты корпуса | IP20 со стороны передней панели |
Условия эксплуатации
Температура окружающего воздуха | +1...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °С) | 30...80 % |
