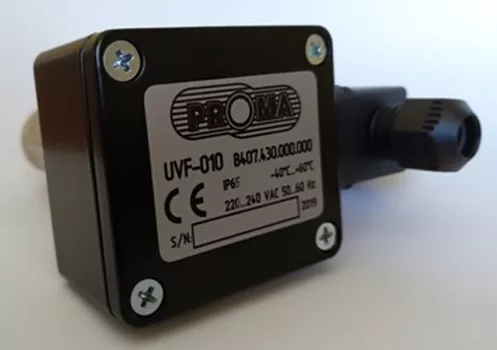

Фотодатчик ПРОМА UVF-010

Для преобразования интегрального потока ультрафиолетового излучения от пламени газовых горелок в электрический сигнал. Может применяться с блоками и автоматами управления горелками, сигнализаторами контроля пламени.

Назначение

Для преобразования интегрального потока ультрафиолетового излучения от пламени газовых горелок в электрический сигнал. Может применяться с блоками и автоматами управления горелками, сигнализаторами контроля пламени.

Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97.

Наименование параметра Размерность Величина
1 Входной сигнал: поток ультрафиолетового излучения
2 Выходной сигнал:
- ток, не более
Сопротивление нагрузки (входное сопротивление контроллера горения)

мкА
МОм

25
10
3 Время срабатывания*, не более:
- при появлении пламени
- при погасании пламени

с
с

1
2
4 Питание фотодатчика:
напряжение переменного тока
частота сети

В
Гц

(220 ± 40) В
50 или 60
5 Потребляемый ток, не более мА 2
6 Сопротивление изоляции при нормальных условиях эксплуатации, не менее МОм 100
7 Температура окружающего воздуха 0С от – 40 до + 60
8 Габаритные размеры фотодатчика
ширина х высота х длина
мм 58х110х128
9 Масса фотодатчика, не более кг 0,5
10 Степень защиты по ГОСТ 14254–96 IP65
