ПД100И модель 167 погружной гидростатический датчик уровня (давления столба жидкости)

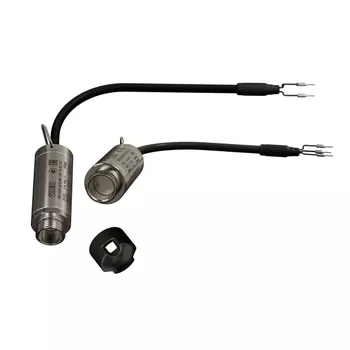

Датчики ОВЕН ПД100И модели 167 представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.

От 11724 руб с НДС

Конфигуратор


Цены от 11724 RUB

Модификации

ПД100И-ДГ0,01-167-0,5.10

15000 руб с НДС45 раб. дн

ПД100И-ДГ0,01-167-0,5.100

43080 руб с НДС45 раб. дн

ПД100И-ДГ0,01-167-0,5.3

12816 руб с НДС45 раб. дн

ПД100И-ДГ0,01-167-0,5.4

13128 руб с НДС45 раб. дн

ПД100И-ДГ0,01-167-0,5.5

13440 руб с НДС45 раб. дн

ПД100И-ДГ0,01-167-0,5.8

14376 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.10

15000 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.12

15624 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.15

16560 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.2

12504 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.20

18120 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.3

12816 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.30

21240 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.5

13440 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.6

13752 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-0,5.8

14376 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.2

11724 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.25

18900 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.30

20460 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.4

12348 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.40

23580 руб с НДС45 раб. дн

ПД100И-ДГ0,016-167-1,0.7

13284 руб с НДС45 раб. дн

ПД100И-ДГ0,025-167-0,25.10

15120 руб с НДС45 раб. дн

ПД100И-ДГ0,025-167-0,25.20

18240 руб с НДС45 раб. дн

ПД100И-ДГ0,025-167-0,25.3

12936 руб с НДС45 раб. дн

Описание


Датчики ОВЕН ПД100И модели 167 представляют собой преобразователи гидростатического давления столба жидкости (уровня) с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Данная модель имеет степень пылевлагозащиты IP68. Для связи сенсора с атмосферой в кабеле присутствует капилляр. Съёмный защитный колпачок предохраняет измерительную мембрану («открытый порт» М20×1,5) от механических повреждений.

Преобразователи данной модели применяются в системах измерения и поддержания уровня жидкости на объектах водоснабжения: водозаборных скважинах, водонапорных башнях, накопительных и сточных ёмкостях и резервуарах. Для более удобного монтажа преобразователя на объекте в качестве аксессуара предлагается клеммная коробка ОВЕН КК-01.

Основные характеристики

  • Преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
  • Верхний предел измеряемого давления (ВПИ) – ряд значений от 1,0 до 100 м вод. ст.
  • Перегрузочная способность не менее 200 % ВПИ.
  • Основная приведенная погрешность – 0,5; 0,25 % ВПИ.
  • Степень защиты корпуса датчика давления – IP68.

Технические характеристики


Наименование

Значение

Выходной сигнал

4...20 мА, 2-проводная схема «токовая петля»

Основная приведенная погрешность

0,25 или 0,5 % ВПИ

Диапазон рабочих температур измеряемой среды

0…+60 °С

Напряжение питания

12…36 В постоянного тока (номинальное 24 В)

Сопротивление нагрузки

0…1,0 кОм (в зависимости от напряжения питания)

Максимальная потребляемая мощность

не более 0,9 Вт

Защита от подачи напряжения питания обратной полярности

есть

Устойчивость к климатическим воздействиям

УХЛ3.1

Устойчивость к механическим воздействиям

группа исполнения V3 по ГОСТ Р 52931

Помехоустойчивость

класс А по ГОСТ 30804.6.2-2013

Степень защиты корпуса

IP68

Диапазон рабочих температур окружающего воздуха

–20…+70 °С

Атмосферное давление рабочее

66...106,7 кПа

Среднее время наработки на отказ

не менее 500 000 ч

Средний срок службы

12 лет

Межповерочный интервал

5 лет / 4 года

Методика поверки

КУВФ.406230.100 МП

Вес датчика без упаковки / в упаковке / вес кабеля

0,2 кг / 0,3 кг / 0,8 кг на 10 м

Штуцер (без защитного колпачка)

M20×1,50 «открытый порт»

Тип электрического соединителя

кабель гидрометрический (неразъёмно)

Габаритный размер (без кабеля), не более

92×27 мм

Перегрузочная способность

не менее 200 % от ВПИ

Предельное давление перегрузки

не менее 400 % от ВПИ
