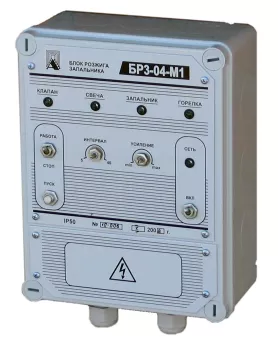

Блок розжига запальника ПРОМА БРЗ
С помощью блока розжига может осуществляться автоматическое управление работой запально-защитного устройства в водонагревательном оборудовании и котлоагрегатах, функционирующих на мазутном или газовом топливе. Блок розжига осуществляет контроль пламени в запальнике и горелки, выполняя следующие функции.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Назначение:
С помощью блока розжига может осуществляться автоматическое управление работой запально-защитного устройства в водонагревательном оборудовании и котлоагрегатах, функционирующих на мазутном или газовом топливе. Блок розжига осуществляет контроль пламени в запальнике и горелки, выполняя следующие функции.
- Подача сигнала в защитную схему котла об уровне факела в запальнике (считывается ионизационным датчиком) и пламени горелки (считывается фотодатчиком).
- Формирование сигнала об открытии или закрытии электромагнитного клапана КЭГ.
- Подача сигнала для розжига искрой ИВН.
- Отключение источника высокого напряжения при зажигании горелки.
- Блокировка запуска в случае отсутствия вентиляции электроустановок, срабатывании защитной системы котла, невозможности розжига в течение заданного промежутка времени ЗСУ или ЗЗУ.
При всей функциональности устройство компактно, удобно в применении, легко в установке.
Технические характеристики
Основные технические характеристики
Блок розжига может быть произведен в настенном и щитовом исполнении. Вес устройства составляет не более 3 кг. Предполагаемый срок службы составляет 80 тыс. часов. Для розжига ЗЗУ и ЗСУ блок отводит от 5 до 40 секунд, в зависимости от настроек и использует для передачи сигналов контакт реле с возможностью коммутации постоянного тока до 2 ампер и напряжением в 30 Ватт. Для внешнего питания устройства требуется напряжение 30 В при токе до 20 мА и частоте 50-60 Гц. В комплекте с ИВНблок потребляет не более 300 ВА.
| БРЗ-04-М1-2К | БРЗ-04-М1 | |
|---|---|---|
| Количество каналов контроля пламени | 2 | 1 |
| Совместимость с датчиками пламени | ФД-02, ФД-05ГМ, ФДС-Ч, ФДЧ, ФДА-02, ФДА-03, КЭ | КЭ |
| Командные сигналы на КЭГ: | ||
| - напряжение, В | ~ 220В, 50Гц | |
| - ток, не более, А | 0,25 | |
| Командные сигналы на ИВН: | ||
| - напряжение, В | ~ 220В, 50Гц | |
| - ток, не более, А | 0,25 | |
| - длительность попытки розжига, с | 4-40 | 10-30 |
| Выходные сигналы в системы сигнализации и управления (релейные выходы): | ||
| - наличия пламени запальника | Сигнал «ПЛАМЯ» | Сигнал «ЗАПАЛЬНИК» |
| - открытие КЭГ | - | |
| - наличия пламени основной горелки | Сигнал-«ФАКЕЛ» | - |
| Световая индикация: | ||
| - наличия пламени запальника | индикатор «ПЛАМЯ» | индикатор «ЗАПАЛЬНИК» |
| - открытие КЭГ | индикатор «КЛАПАН» | |
| - подача высокого напряжения | индикатор «ИВН» | индикатор «СВЕЧА» |
| - наличия пламени основной горелки | индикатор «ФАКЕЛ» Светодиодная линейка интенсивности пламени | индикатор «ФАКЕЛ» |
| - питание | индикатор «СЕТЬ» | |
| Коммутация: | ||
| - постоянного тока =30В, не более, А | 2 | |
| - переменного тока ~ 220В, А | 0,01-0,25 | |
| Внешние электрические цепи должны обеспечивать коммутацию постоянного напряжения =30В при токе, не более, мА | 20 | |
| Температура окружающей среды, °С | от -25 до +50 | |
| Степень защиты, (код IP) | IP54 | |
| Питание: | ||
| - напряжение, В | ~ 220В, 50Гц | |
| - потребляемая мощность (суммарная с ИВН и КЭГ), ВА | 200 | 60 |
| Габаритные размеры, не более, мм Щ Н | 321х210х64 200х184х80 | 270х180х110 |
| Масса блока, кг, не более | 1,5 | 3 |
| Связь с контроллерами верхнего уровня по интерфейсу | RS-485, MODBUS RTU | |
