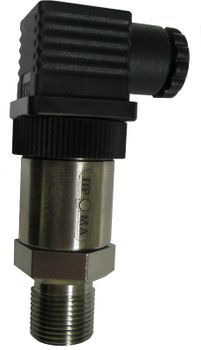

Датчик давления микропроцессорный коммунальный ПРОМА ДДМ-03Т

Для преобразования избыточного давления воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.

Используется для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


ПРЕДНАЗНАЧЕН для преобразования избыточного давления воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА.



ИСПОЛЬЗУЕТСЯ для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях.



ПРЕИМУЩЕСТВА

  • Межповерочный интервал – 4 года
  • Идеально подходит для применения на тепловых пунктах и тепловычислителях.
  • Высокий класс точности 0,5%

Датчик давления микропроцессорный коммунальный ДДМ-03Т

ИСПОЛНЕНИЯ



Тип

Модель

Предел

измерений

кПа

Перегрузка

кПа


Рабочая среда

ДДМ-03Т-ДИ

ДДМ-03Т-400 ДИ

400

800


Газ, воздух

неагрессивные жидкости

ДДМ-03Т-600 ДИ

600

1200


ДДМ-03Т-1000 ДИ

1000

2000


ДДМ-03Т-1600 ДИ

1600

3200


ДДМ-03Т-2500 ДИ

2500

5000


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Предельные значения выходного сигнала постоянного тока, мА

4 – 20

Напряжение питания датчика,

постоянный ток, В

= 24±6

Нагрузочное сопротивление датчика должно быть в пределах:

от 1 до 500

Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более

±0,5

Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %,  не более

±0,45

Потребляемая датчиком мощность, Вт  не более

0,6

Климатическое исполнение по ГОСТ 15150-69

УХЛ 3.1

ДДМ-03-ДИ (ДВ, ДИВ)

от - 40°С до 80°С

Температура рабочей среды

от - 40°С до 125°С

Степень защиты по ГОСТ 14254-80

IP65

Наработка на отказ, час

200000











ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

СХЕМА ПОДКЛЮЧЕНИЙ





ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

Датчик давления ДДМ-03Т-1000-ДИ

Свидетельство Госстандарта РФ №37902, Госреестр №42756-09

Сертификат соответствия РОСС RU.MX11.B00075

Технические характеристики


Технические характеристики датчика ДДМ-03Т
Предельные значения выходного сигнала постоянного тока, мА(4 – 20)
Напряжение питания датчика, постоянный ток, В24±6
Нагрузочное сопротивление датчика должно быть в пределах: - при питании постоянным током напряжением 12 В, Ом - при питании постоянным током напряжением 24 В, Ом - при питании постоянным током напряжением 30 В, Ом(от 1 до 220) (от 1 до 500) (от 1 до 750)
Предел допускаемой основной погрешности, не более, %±0,5
Дополнительная температурная погрешность на каждые 10 °С изменения температуры в пределах рабочего диапазона %, не более±0,45
Потребляемая датчиком мощность, не более, Вт0,6
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре, °С(от -40 до +85)
По устойчивости к механическим воздействиям по ГОСТ Р 52931-2008группа № 3
Степень защиты по ГОСТ 14254-96IP65
Наработка на отказ, ч.80000
Масса, не более, кг0,5
Габаритные размеры, не более, мм100×54×34
Межповерочный интервал4 года
Исполнения
№ п/пНаименованиеТипВерхний предел
измерений, кПа
Перегрузка, кПаРабочая среда
1Датчик избыточного давления
с электрическим выходным сигналом
ДДМ-03Т-400 ДИ400800Газ, жидкость
2ДДМ-03Т-600 ДИ6001200
3ДДМ-03Т-1000 ДИ10002000
4ДДМ-03Т-1600 ДИ16003200
5ДДМ-03Т-2500 ДИ25005000
