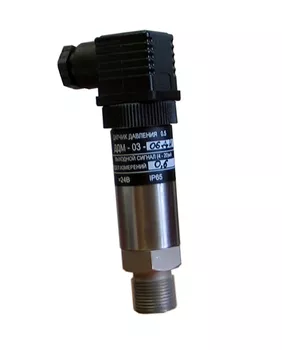

Датчики давления микропроцессорные ПРОМА ДДМ-03, ДДМ-03-Ех
Для преобразования избыточного давления (ДИ), абсолютного (ДА), разрежения (ДВ), избыточного давления и разрежения (ДИВ), разности давлений (ДД) вохдуха, природного и нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА и отображения текущего значения на цифровом табло.
Рабочей средой прибора являются вода, масло, нейтральные газы, неагрессивные жидкости и обычный воздух.
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
ПРЕДНАЗНАЧЕН для преобразования избыточного давления (ДИ), разрежения (ДВ) и разности давлений (ДД) воздуха, нейтральных газов, воды, масла в стандартный токовый сигнал (4-20)мА. Датчик может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами в теплоэнергетике, системах вентиляции и других отраслях. Датчик имеет исполнение общепромышленное и взрывозащищенное. Датчики исполнения Ех могут использоваться во взрывоопасных условиях, имеют вид взрывозащиты «ia» - искробезопасная электрическая цепь и маркировку взрывозащиты «0Exia IIAT5 Х». Рабочая среда - воздух, нейтральные газы, вода, масло. |  |  |
ИСПОЛНЕНИЯ
Тип | Модель | Предел измерений кПа | Перегрузка кПа | Рабочее давление МПа | Рабочая среда |
ДДМ-03-ДИ ДДМ-03-ДИ-Ех | ДДМ-03-40 ДИ / ДДМ-03-40 ДИ-Ех | 40 | 80 |
| Газ, жидкость |
ДДМ-03-60 ДИ / ДДМ-03-60 ДИ-Ех | 60 | 120 |
| ||
ДДМ-03-100 ДИ / ДДМ-03-100 ДИ-Ех | 100 | 200 |
| ||
ДДМ-03-160 ДИ / ДДМ-03-160 ДИ-Ех | 160 | 320 |
| ||
ДДМ-03-250 ДИ / ДДМ-03-250 ДИ-Ех | 250 | 500 |
| ||
ДДМ-03-400 ДИ / ДДМ-03-400 ДИ-Ех | 400 | 800 |
| ||
ДДМ-03-600 ДИ / ДДМ-03-600 ДИ-Ех | 600 | 1200 |
| ||
ДДМ-03-1000 ДИ / ДДМ-03-1000 ДИ-Ех | 1000 | 2000 |
| ||
ДДМ-03-1600 ДИ / ДДМ-03-1600 ДИ-Ех | 1600 | 3200 |
| ||
ДДМ-03-2500 ДИ / ДДМ-03-2500 ДИ-Ех | 2500 | 5000 |
| ||
ДДМ-03-ДВ ДДМ-03-ДВ-Ех | ДДМ-03-40 ДВ / ДДМ-03-40 ДВ-Ех | -40 | -100 |
| |
ДДМ-03-60 ДВ / ДДМ-03-60 ДВ-Ех | -60 | -100 |
| ||
ДДМ-03-100 ДВ / ДДМ-03-100 ДВ-Ех | -100 | -100 |
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Предельные значения выходного сигнала постоянного тока, мА | 4 – 20 |
Напряжение питания датчика, постоянный ток, В | = 24±6 |
Нагрузочное сопротивление датчика должно быть в пределах: | от 1 до 500 |
Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более | ±0,5 |
Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более | ±0,45 |
Потребляемая датчиком мощность, Вт не более | 0,6 |
Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 |
|
ДДМ-03-ДИ (ДВ, ДИВ) | от - 40°С до 80°С |
ДДМ-03-ДД | от 0°С до 80°С |
Температура рабочей среды | от - 40°С до 85°С |
Степень защиты по ГОСТ 14254-80 | IP54 |
Наработка на отказ, час | 200000 |
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ
|
|
ДДМ-03-ДД | ДДМ-03-ДИ, ДВ, ДИВ |
СХЕМА ВНЕШНИХ ПОДКЛЮЧЕНИЙ |
|
ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ Датчик давления ДДМ-03-40-ДИ |
Технические характеристики
Технические характеристики преобразователя давления ДДМ-03
| Предельные значения выходного сигнала постоянного тока, мА | 4 – 20 |
| Напряжение питания датчика, постоянный ток, В | = 24±6 |
| Нагрузочное сопротивление датчика должно быть в пределах | от 1 до 500 |
| Предел допускаемой основной погрешности датчика, выраженный в % от диапазона измерения выходного сигнала, не более | ±0,5 |
| Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона %, не более | ±0,45 |
| Потребляемая датчиком мощность, Вт не более | 0,6 |
| Климатическое исполнение УХЛ для категории размещения 3.1 по ГОСТ 15150-69 | |
| ДДМ-03-ДИ (ДВ, ДИВ) | от — 40°С до 80°С |
| ДДМ-03-ДД | от 0°С до 80°С |
| Температура рабочей среды | от — 40°С до 85°С |
| Степень защиты по ГОСТ 14254-80 | IP65 |
| Наработка на отказ, час | 80 000 |
Исполнения
| № п/п | Тип | Модель | Предел измере- ний кПа | Перегрузка кПа | Рабочее давление МПа |
|---|---|---|---|---|---|
| 1 | Датчик избыточного давления ДДМ-03-ДИ; ДДМ-03-ДИ-Ех | ДДМ-03-40 ДИ ДДМ-03-40 ДИ-Ех | 40 | 80 | |
| 2 | ДДМ-03-60 ДИ ДДМ-03-60 ДИ-ЕХ | 60 | 120 | ||
| 3 | ДДМ-03-100 ДИ ДДМ-03-100 ДИ-Ех | 100 | 200 | ||
| 4 | ДДМ-03-160 ДИ ДДМ-03-160 ДИ-Ех | 160 | 320 | ||
| 5 | ДДМ-03-250 ДИ ДДМ-03-250 ДИ-Ех | 250 | 500 | ||
| 6 | ДДМ-03-400 ДИ ДДМ-03-400 ДИ-Ех | 400 | 800 | ||
| 7 | ДДМ-03-600 ДИ ДДМ-03-600 ДИ-Ех | 600 | 1200 | ||
| 8 | ДДМ-03-1000 ДИ ДДМ-03-1000 ДИ-Ех | 1000 | 2000 | ||
| 9 | ДДМ-03-1600 ДИ ДДМ-03-1600 ДИ-Ех | 1600 | 3200 | ||
| 10 | ДДМ-03-2500 ДИ ДДМ-03-2500 ДИ-Ех | 2500 | 5000 | ||
| 11 | Датчик вакуума ДДМ-03-ДВ; ДДМ-03-ДВ-Ех | ДДМ-03-40 ДВ ДДМ-03-40 ДВ-Ех | -40 | -100 | |
| 12 | ДДМ-03-60 ДВ ДДМ-03-60 ДВ-Ех | -60 | -100 | ||
| 13 | ДДМ-03-100 ДВ ДДМ-03-100 ДВ-Ех | -100 | -100 | ||
| 14 | Датчик дифферен- циального давления ДДМ-03-ДД; ДДМ-03-ДД-Ех | ДДМ-03-4 ДД ДДМ-03-4 ДД-Ех | 4 | +70/-35 | 0 – 2,5 |
| 15 | ДДМ-03-6 ДД ДДМ-03-6 ДД-Ех | 6 | +70/-35 | ||
| 16 | ДДМ-03-6,3 ДД ДДМ-03-6,3 ДД-Ех | 6,3 | +70/-35 | ||
| 17 | ДДМ-03-10 ДД ДДМ-03-10 ДД-Ех | 10 | +70/-35 | ||
| 18 | ДДМ-03-16 ДД ДДМ-03-16 ДД-Ех | 16 | +70/-35 | ||
| 19 | ДДМ-03-25 ДД ДДМ-03-25 ДД-Ех | 25 | +70/-35 | ||
| 20 | ДДМ-03-40 ДД ДДМ-03-40 ДД-Ех | 40 | +150/-70 | ||
| 21 | ДДМ-03-60 ДД ДДМ-03-60 ДД-Ех | 60 | +150/-70 | ||
| 22 | ДДМ-03-63 ДД ДДМ-03-63 ДД-Ех | 63 | +150/-70 | ||
| 23 | ДДМ-03-100 ДД ДДМ-03-100 ДД-Ех | 100 | +700/-350 | ||
| 24 | ДДМ-03-160 ДД ДДМ-03-160 ДД-Ех | 160 | +700/-350 | ||
| 25 | ДДМ-03-250 ДД ДДМ-03-250 ДД-Ех | 250 | +700/-350 | ||
| 26 | ДДМ-03-400 ДД ДДМ-03-400 ДД-Ех | 400 | +1400/-700 | ||
| 27 | ДДМ-03-600 ДД ДДМ-03-600 ДД-Ех | 600 | +1400/-700 | ||
| 28 | ДДМ-03-630 ДД ДДМ-03-630 ДД-Ех | 630 | +1400/-700 | ||
| 29 | ДДМ-03-1000 ДД ДДМ-03-1000 ДД-Ех | 1000 | +2500/-1000 | ||
| 30 | ДДМ-03-1600 ДД ДДМ-03-1600 ДД-Ех | 1600 | +2500/-1000 | ||
| 31 | ДДМ-03-2500 ДД ДДМ-03-2500 ДД-Ех | 2500 | +2500/-1000 | ||
| 32 | Датчик абсолютного давления ДДМ-03-ДА; ДДМ-03-ДА-Ех | ДДМ-03-160 ДА ДДМ-03-160 ДА-Ех | 0-160 | 320 | |
| 33 | ДДМ-03-250 ДА ДДМ-03-250 ДА-Ех | 0-250 | 500 | ||
| 34 | ДДМ-03-400 ДА ДДМ-03-400 ДА-Ех | 0-400 | 800 | ||
| 35 | ДДМ-03-600 ДА ДДМ-03-600 ДА-Ех | 0-600 | 1200 |
