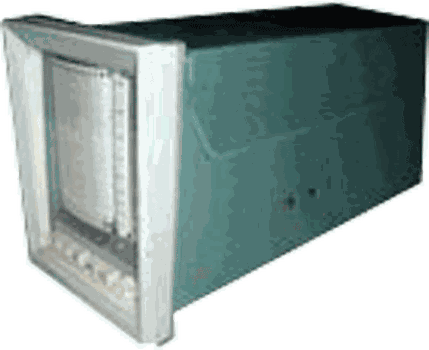

Станции ФК0071 и ФК0072 работают совместно с пневматическими датчиками, регуляторами и другими устройствами, выдающими или воспринимающими унифицированные аналоговые сигналы в пределах 20...100 кПа. Станция предназначена для управления контуром регулирования, переключения режимов управления (автоматическое, ручное, программное), формирования задания регулятору от встроенного или передачи сигнала от программного задатчика, измерения и показания на шкалах давлений задания, регулируемого параметра и давления в линии исполнительного механизма (ИМ), записи значений регулируемого параметра на диаграммной ленте (ФК0071)

технические характеристики:

Параметры	Значение
Диапазон изменения входных и выходных аналоговых сигналов	20...100 кПа
Пределы изменения давления задатчика	20...100 кПа
Питание станции осуществляется осушенным и очищенным от пыли и масла воздухом давлением	140 ± 14 кПа
Класс загрязненности сжатого воздуха питания	0 и 1
Предел допускаемой основной погрешности	±0,6%
Нижний предел измерений для расходных шкал	30% верхнего предела измерений
Линейные шкалы	0...100 (20...100 на заказ)
Питание синхронного двигателя привода диаграммы	~220 В, 50 Гц
Скорость движения диаграммы	20 мм/ч
Длина шкал и ширина поля записи диаграмм	100 мм
Непрерывная запись регулируемого параметра	100 суток
Температура окружающей среды	+5...+50°С
Относительная влажность воздуха	До 80%
Масса станций; расход воздуха: - ФК0071 - ФК0072	7,5 кг; 6,5 л/мин 5,5 кг; 5,5 л/мин
