На базе оборудования ОВЕН разработана автоматизированная система подачи воды в тепличное хозяйство, которая позволяет полностью управлять и контролировать весь процесс водоснабжения.

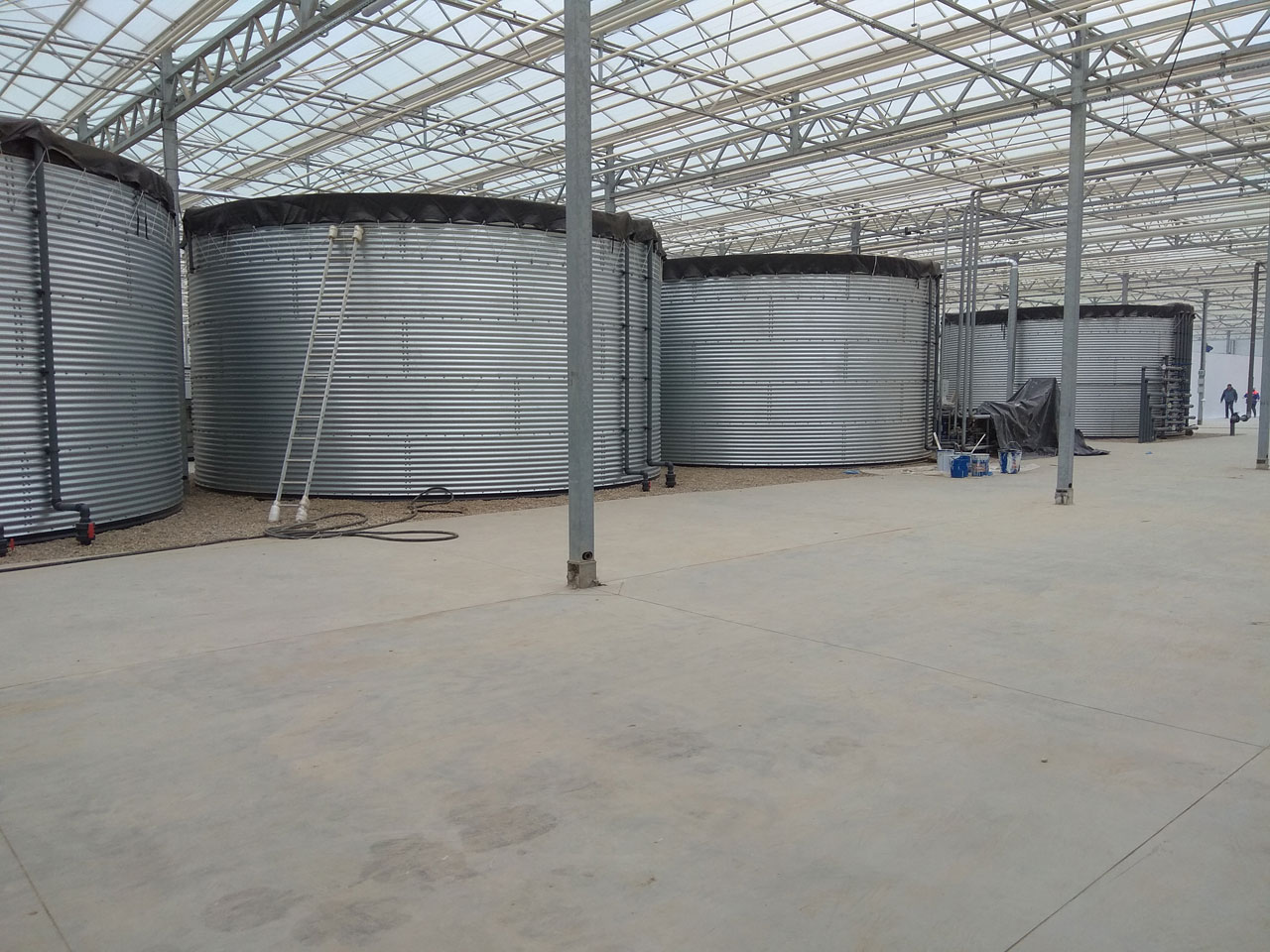

В состав системы водоснабжения входят 6 скважин с насосами, буферная емкость, наполняемая скважинными насосами, станция перекачки в накопительные емкости (состоит из 2 насосов), фильтровальная установка с повысительным насосом и накопительные емкости. Каждая скважина оборудована расходомером для учета количества потребленной воды. Он же служит для контроля аварии или сухого хода насоса. Для измерения уровня в буферной и накопительных емкостях установлены гидростатические датчики давления (основной и резервный).
В основе системы управления – оборудование ОВЕН:
- Программируемое реле ПР200.
- Сенсорный панельный контроллер СПК107.
- Блок сетевого фильтра БСФ.
- Монитор напряжения сети МНС1
- Блоки питания БП15, БП30.
Предусмотрены местный, ручной и автоматический режимы работы. В местном режиме управление работой насосов осуществляется со шкафов управления, расположенных в местах установки насосов, в ручном – либо с рабочего места оператора (компьютер оператора со SCADA), либо с экрана панельного контроллера, расположенного в шкафу управления. В автоматическом режиме происходит поддержание уровней воды в емкостях в заранее заданных пределах. Включение и отключение скважинных насосов, станции перекачки и фильтровальной установки происходит по заданному оператором алгоритму.
Оператор со своего компьютера может контролировать состояние автоматики, задавать режимы работы, получать отчеты о ее работе в табличном и графическом виде. Задание параметров и контроль работы установки возможны так же с экрана панельного контроллера на шкафу управления. Связь между скважинами, станцией перекачки, фильтровальной установкой и накопительными емкостями, компьютером оператора организована по радиоканалу.
Разработчик проекта – компания «ФАЗИС», г. Ярославль.
