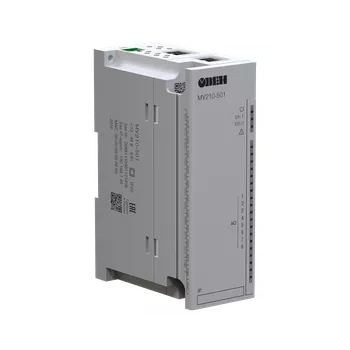

Модули аналогового вывода (Ethernet) МУ210
Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Конфигуратор
Описание
Модули предназначены для преобразования цифровых сигналов, передаваемых по сети Ethernet, в аналоговые для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
Коммуникационные возможности | |
Интерфейс обмена | Сдвоенный Ethernet 10/100 Mbit |
Интерфейс конфигурирования | USB 2.0 (MicroUSB), Ethernet (RJ-45) |
Протоколы обмена | Modbus TCP (до 4-х одновременных соединений) MQTT (в разработке) SNMP (в разработке) |
Особенности
- 8 аналоговых выходов унифицированных сигналов 0…20 мА, 4…20 мА, 0…1 В, 0…10 В с программным переключением
- Индивидуальная конфигурация для каждого выхода
- Настраиваемые ограничения скорости изменения сигнала на выходе
- Сдвоенный 2-портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модулявозникновении нештатной ситуации
- Широкий диапазон рабочих температур: -40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash-память (архив)
- Поддержка облачного сервиса OwenCloud
Конфигурирование
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Полный состав линейки Мх210
Технические характеристики
Выходы | ||||
Количество выходов | 8 AO | |||
Разрядность ЦАП | 12 бит | |||
Тип выходного сигнала | 0…20 мА 4…20 мА | 0…1 В | 0…10 В | |
Характеристики аналоговых выходов (AO) | ||||
Гальваническая развязка между выходами | есть | |||
Прочность гальванической изоляции | 350 В | |||
Время прогрева ЦАП | 10 мин. | |||
Предел основной приведенной погрешности | ±0,25 % | |||
Максимальная пульсация выходного сигнала | 25 мкА | 10 мВ | 10 мВ | |
Максимальная дополнительная погрешность, вызванная влиянием электромагнитных помех | 0,2 % | |||
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °С | 0,04 % | 0,04 % | 0,02 % | |
Настраиваемые ограничения скорости изменения сигнала на выходе | 1…1024 мА/с | 0,25…1024 В/с | 0,5…1024 В/с | |
Защита от короткого замыкания на выходе | есть | |||
Диагностика состояния выходов | есть | |||
Питание | ||||
Напряжение питания | =10...48 В (номинальное =24 | |||
Потребляемая мощность | не более 5 Вт при питании =24 В | |||
Защита от переполюсовки | есть | |||
Общие параметры | ||||
Габаритные размеры | (123×83×42) ±1 мм | |||
Степень защиты корпуса | IP20 | |||
Монтаж | на DIN-рейку / на стену | |||
Средний срок службы | 10 лет | |||
Масса | не более 0,4 кг | |||
Условия эксплуатации | ||||
Температура окружающего воздуха | -40…+55 °С | |||
Относительная влажность воздуха (при +35 °С без конденсации влаги) | от 10 до 95 % | |||
Flash-память (архив) | ||||
Максимальный размер файла архива | 2 кб | |||
Максимальное количество файлов архива | 1000 | |||
Минимальный период записи | 10 сек | |||
Часы реального времени | ||||
Погрешность хода | при температуре +25 °С | не более 3 секунды в сутки | ||
при температуре -40 °С | не более 10 секунд в сутки | |||
Тип питания | батарея CR2032 | |||
Время работы часов реального времени на одной батарее | 6 лет | |||
Комплектность | ||||
Прибор | 1 шт. | |||
Паспорт и Гарантийный талон | 1 экз. | |||
Краткое руководство по эксплуатации | 1 экз. | |||
Кабель патч-корд UTP 5e 150 мм | 1 шт. | |||
Клемма питания 2EGTK-5-02P-14 | 1 шт. | |||
Заглушка разъема Ethernet | 1 шт. | |||
