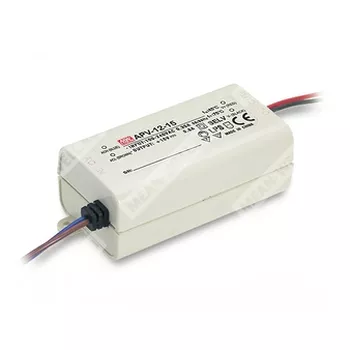

Mean Well APV-12-15

Конфигуратор Технические характеристики Документация

Конфигуратор

Модификации

В данный момент модификации отсутствуют

Технические характеристики

Технические характеристики

Выход:
Напряжение постоянного тока	15V
Номинальный ток	0.8A
Диапазон тока	0 - 0.8A
Номинальная мощность	12W
Уровень шума на выходе	120mVp-p
Допустимое отклонение напряжения	±5.0%
Нестабильность выходного напряжения по сети	±1.0%
Нестабильность по нагрузке	±2.0%
Время установки, время нарастания	1500ms, 30ms / 230VAC 1500ms,30ms / 115VAC at full load
Время удержания	20ms/230VAC 15ms/115VAC at full load

Вход:
Диапазон напряжений	90 - 264VAC 127 - 370VDC
Диапазон частот	47 ~63Hz
КПД	82%
Выдерживаемое напряжение	l/P-0/P:3.75KVAC
Пусковой ток	COLD START 70A(twidth=120μs measured at 50% Ipeak) at 230VAC

Защита:
Защита от перенапряжения	17.5 — 21V / Protection type : Shut off o/p voltage, clamping by zener diode
Защита от перегрузки	Above 105% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-30 - +70°C
Рабочая влажность	20 - 90% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 50°C)
Вибрация	10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения	-40 - +80°C ,10- 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL8750,CSAC22.2 No.250.0-08, ENEC EN61347-1,EN61347-2-13,EN62384 Independent,IP30 Approved
Сопротивление изоляции	l/P-O/P:>100M Ohms / 500VDC / 25°C/ 70% RH
Электромагнитная совместимость	Compliance to EN55015,EN61000-3-2 Class A,EN61000-3-3
Электромагнитная помехоустойчивость	Compliance to EN61547,EN61000-4-2,3,4,5,6,8,11; light industry level(surge 2KV), criteria A

Прочее:
MTBF (Средняя наработка на отказ)	1145.7K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	774029(LWH)
Упаковка	0.08Kg; 120pcs/11.8Kg/0.93CUFT " ——.
