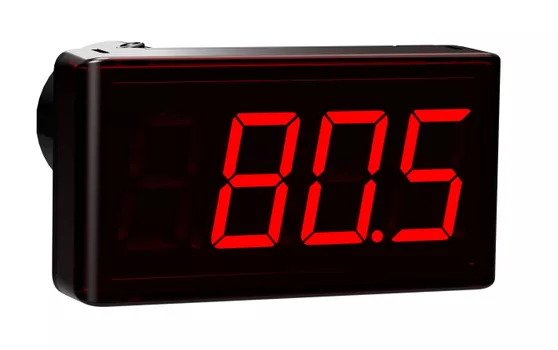

Светодиодный Modbus индикатор СМИ2

ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCii и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

7080 руб с НДС

Конфигуратор


Цены от 7080 RUB

Модификации

СМИ2

null руб с НДСНа складе

Описание


ОВЕН СМИ2 – индикатор для отображения информации оператору по протоколам Modbus RTU/ASCII и ОВЕН. Работает в сети RS-485. Яркий светодиодный дисплей и значительная высота символов (14 мм) обеспечивают видимость отображаемого значения с большого расстояния. Простой в настройке. Легкий монтаж в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм.

С 6 июня 2017 года открыты продажи ОВЕН СМИ2 в корпусе с обновлённым дизайном. Лицевая панель прибора изготовлена из серого дымчатого пластика с улучшенными светофильтрующими свойствами, обеспечивающего комфортное равномерное свечение и более качественное отображение информации. Монтажная часть корпуса выполнена из негорючего светло-серого пластика.

Основной функционал

  • Вывод целочисленных значений (int, WORD), значений с плавающей точкой (float, REAL), строк текста (string).
  • Наличие интерфейса RS-485 (поддержка протоколов ОВЕН и Modbus RTU/ASCII).
  • Работа в качестве подчиненного (Slave) и ведущего (Master) устройства.
  • Встроенная логика определения аварийных значений отображаемого параметра.
  • Поддержка широковещательной команды для дублирования показаний на большое количество индикаторов.

Исполнение

  • Четырёхразрядный семисегментный буквенно-цифровой индикатор.
  • Компактный корпус 48×26 мм для крепления в шкаф или пульт диспетчерского управления.
  • Простой монтаж (в стандартное для светосигнальной арматуры отверстие диаметром 22,5 мм).
  • Расширенный диапазон температур: -40…+70 С.
  • Степень защиты – IP65.
  • Расширенный диапазон питания: 10,5…30 В постоянного тока.
  • Гальваническая развязка.

Использование ОВЕН СМИ2 в качестве щитового индикатора

Светодиодный индикатор ОВЕН СМИ2 удобен для установки в шкафы управления. Легкий монтаж в отверстие для светосигнальной арматуры диаметром 22,5 мм значительно упрощает проектирование и сборку шкафов управления.

ОВЕН СМИ2 в качестве щитового индикатора

Использование ОВЕН СМИ2 в диспетчерских щитах

Светодиодный индикатор ОВЕН СМИ2 удобен для использования в диспетчерских щитах и мнемосхемах. Семисегментный буквенно-цифровой индикатор с высокой яркостью свечения и значительной высотой символов обеспечивает качественное отображение параметров объекта управления.

Диспетчерский пост с использованием индикаторов ОВЕН СМИ2

Использование ОВЕН СМИ2 в кнопочных постах

Компактный корпус и легкий монтаж в стандартное отверстие для светосигнальной арматуры диаметром 22,5 мм позволяют использовать ОВЕН СМИ2 на кнопочных постах и выносных пультах. Применение СМИ2 повышает информативность кнопочных постов. Степень защиты прибора – IP65, непроницаем для пыли и влаги.

Применение ОВЕН СМИ2 в кнопочных постах

Технические характеристики


Наименование

Значение

Дисплей

Индикатор

Один четырехразрядный семисегментный

Высота разряда, мм

14

Интерфейсы

RS-485

1 × RS-485 - для подключения устройств и конфигурации прибора

Сигналы RS-485 – A, B

Гальваническая изоляция между питанием прибора и интерфейсом RS-485 составляет не менее 500 В.

Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 28 800, 38 400, 57 600, 115 200 бит/c

Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Slave)

Питание

Тип питающего напряжения

Постоянное

Диапазон питающего напряжения, В

10,5…30

Номинальное напряжение питания, В

24

Потребляемая мощность, Вт, не более

1,5

Корпус

Конструктивное исполнение

Для щитового крепления с отверстием диаметром 22,5 мм

Тип вентиляции

Естественная вентиляция

Габаритные размеры (ширина × высота × глубина), мм

(48 × 26 × 65) ± 1

Степень защиты корпуса:

- со стороны лицевой панели

IP65

- со стороны цилиндрической части корпусаIP20

Общие характеристики

Рабочая температура, °C

-40…70

Рабочая влажность, %, не более

80 (без конденсации)

Масса прибора, кг, не более

0,1

Средний срок службы, лет

8

Прикладное ПО

Конфигуратор СМИ2
