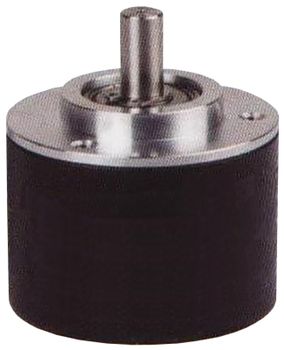

Инкрементальный энкодер ARCOM-B50S

Прибор для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
  • Количество импульсов на оборот: 360, 1024, 3000
  • Диаметр корпуса: 50 мм
  • Диаметр вала: 8 мм
  • Тип выхода: NPN
  • Присоединение: Кабельный вывод

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Инкрементальный энкодер ARCOM-B50S предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
  • Компактный корпус
Форма выходного сигнала:
  • BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
ПараметрЗначение
Количество импульсов на оборот360, 1024, 3000
Диаметр корпуса50мм
Диаметр вала
8 мм
Тип выхода
NPN
Питание
=5…24 В
ПрисоединениеКабельный вывод
Габаритные размеры
∅ 50×56 мм
Вес250 г
