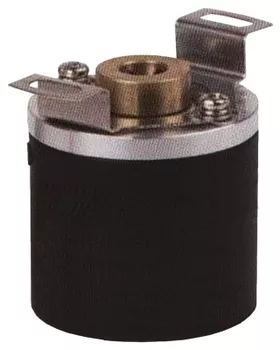

Инкрементальный энкодер с креплением на вал ARCOM-B38H

Прибор для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
  • Количество импульсов на оборот: 360, 1024, 3600
  • Диаметр корпуса: 38 мм
  • Диаметр полого вала: 8 мм
  • Тип выхода: NPN
  • Присоединение: Кабельный вывод

Конфигуратор


Модификации

В данный момент модификации отсутствуют

Описание


Инкрементальный энкодер ARCOM-B38H предназначен для преобразования угла поворота вращающегося объекта в электрические сигналы, позволяющие определить угол его положения
Особенности:
  • Компактный корпус
Форма выходного сигнала:
  • BZ – двухтактный, прямоугольные импульсы со сдвигом по фазе на 90° плюс нулевая метка
Технические характеристики:
ПараметрЗначение
Количество импульсов на оборот360, 1024, 3600
Диаметр корпуса38 мм
Диаметр полого вала
8 мм
Тип выхода
NPN
Питание
=5…24 В
ПрисоединениеКабельный вывод
Габаритные размеры
∅ 38×42,5 мм
Вес177 г
