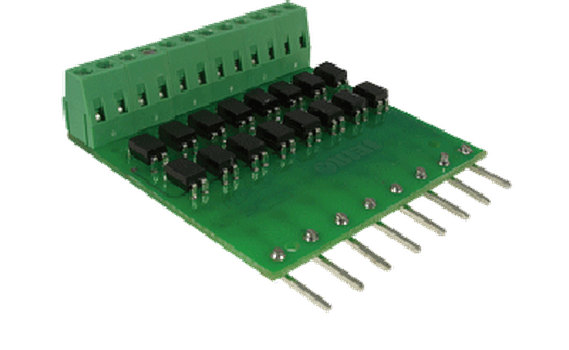

Модуль предназначен для подключения управляющих сигналов с уровнем ТТЛ к дискретным входам ПЛК:

• ПДИ5-4 – для модификаций ПЛК150-24, ПЛК150-220, ПЛК100-24 и ПЛК100-220
• ПДИ5-8 – для модификаций ПЛК100-24 и ПЛК100-220

Модуль используется в различных областях промышленности, сельского и коммунального хозяйства
Технические характеристики:

Параметр	ПДИ5-4	ПДИ5-8
Количество входов ТТЛ	4	8
Напряжение на входе для логического нуля	0…1 В
Напряжение на входе для логической единицы	4…6 В
Ток на входе для логической единицы	≤ 10 мА
Коммутируемое напряжение	8…29 В
Напряжение гальванической изоляции входов ТТЛ от портов ПЛК	1500 В
Габаритные размеры	65×30×25 мм	70×60×25 мм
Подключение	К клеммам ПЛК

Версия: 2013-04-16-БАВ
