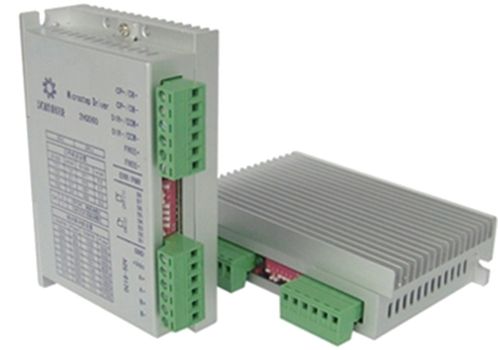

Драйвер шагового двигателя КДШ-28/57-0/50
Прибор для управления шаговыми двигателями
- Максимальный ток фазы двигателя: 1...4,2 А
- Максимальное количество шагов: 25600 шагов/об
- Количество фаз: 2
- Питание: =24...50 В
- Настраиваемый микрошаговый режим работы от 1/2 до 1/128 шага двигателя
- Подходит для двигателей с фланцем 28 мм (NEMA 11), 35 мм (NEMA 14), 42 мм (NEMA 17), 57 мм (NEMA 23)
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Драйвер шагового двигателя КДШ-28/57-0/50 предназначен для управления шаговыми двигателями. Представляет собой электронный модуль, преобразующий входные управляющие импульсы в перемещение ротора.
Особенности:
Версия: 2015-03-26-КВА
Особенности:
- Режим управления вращением шаг/направление
- 15 режимов микрошага (400...25600 шагов/об)
| Параметр | Значение |
| Максимальный ток фазы двигателя | 1...4,2 А |
| Максимальное количество шагов на оборот | 25600 шагов/об (1/128 шага двигателя 1,8°) |
| Минимальное количество шагов на оборот | 400 шагов/об (1/2 шага двигателя 1,8°) |
| Количество фаз | 2 |
| Питание | =18...50 В |
| Габаритные размеры | 118×76×33 мм |
| Габаритные размеры |
 |
Версия: 2015-03-26-КВА
