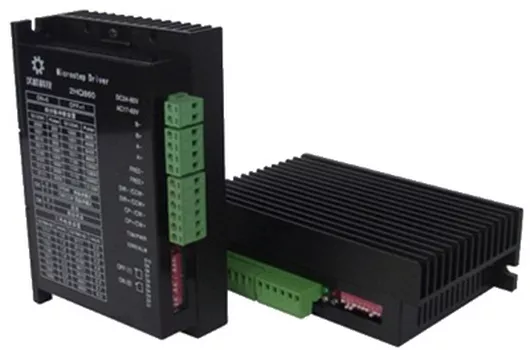

Драйвер шагового двигателя КДШ-28/86-80/130
Прибор для управления шаговыми двигателями
- Максимальный ток фазы двигателя: 2...6 А
- Максимальное количество шагов: 51200 шагов/об
- Количество фаз: 2
- Питание: ~18...80 В, =30...130 В
- Настраиваемый микрошаговый режим работы от 1 до 1/256 шага двигателя
- Подходит для двигателей с фланцем 28 мм (NEMA 11), 35 мм (NEMA 14), 42 мм (NEMA 17), 57 мм (NEMA 23), 86 мм (NEMA 34)
Конфигуратор
Модификации
В данный момент модификации отсутствуют | |||||
Описание
Драйвер шагового двигателя КДШ-28/86-80/130 предназначен для управления шаговыми двигателями. Представляет собой электронный модуль, преобразующий входные управляющие импульсы в перемещение ротора.
Особенности:
Версия: 2015-03-27-КВА
Особенности:
- Режим управления вращением шаг/направление
- 16 режимов микрошага (200...51200 шагов/об)
| Параметр | Значение |
| Максимальный ток фазы двигателя | 2...6 А |
| Максимальное количество шагов на оборот | 51200 шагов/об (1/256 шага двигателя 1,8°) |
| Минимальное количество шагов на оборот | 200 шагов/об (1 шаг двигателя 1,8°) |
| Количество фаз | 2 |
| Питание | ~18...80 В, =30...130 В |
| Габаритные размеры | 151×97×48 мм |
| Габаритные размеры |
 |
Версия: 2015-03-27-КВА
