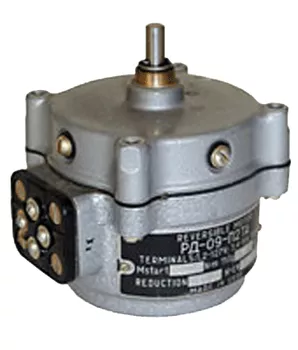

Электродвигатель асинхронный реверсивный с встроенным редуктором РД-09 применяется для работы в качестве исполнительного двигателя в следящих системах автоматических приборов, игровых автоматов, электрогрилей, дозаторов подачи жидкостей, сыпучих материалов. Особенности:

• Мотор-редуктор РД-09 состоит из реверсивного электродвигателя переменного тока и многоступенчатого цилиндрического зубчатого редуктора
• Электродвигатель и редуктор конструктивно размещены в одном корпусе
• Основной характеристикой редуктора является значение передаточного числа (редукции), которое указано на шильдике, закрепленном на корпусе мотор-редуктора. От значения этого показателя зависит число оборотов выходного вала
• Режим работы — продолжительный
• Климатическое исполнение УХЛ категории 4 по ГОСТ 15150-69

Технические характеристики:

Параметр	Значение
Номинальное напряжение питания	127 В, 220 В
Частота питающего напряжения	50 Гц
Номинальная полезная мощность на валу ротора	1 Вт
Частота вращения выходного вала редуктора	1,75; 2,5; 4,4; 8,7; 15,5; 30; 76; 185 об/мин
Пусковой момент на выходном валу редуктора (в зависимости от редукции)	0,063; 0,156; 0,392; 0,754; 1,27 Н·м
Ток, потребляемый обмоткой управления на холостом ходу	Не более 0,06; 0,35; 0,7 А
Напряжение трогания на обмотке управления	Не более 10; 1,5; 0,8 В
Габаритные размеры	96×103×101 мм
Вес	Не более 0,95 кг

Габаритные размеры
