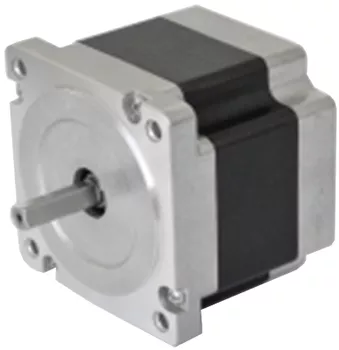

Гибридный шаговый двигатель ШДГ-86 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

• Высокая точность позиционирования без необходимости в обратной связи

• Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
• Двигатель обеспечивает полный момент в режиме остановки
• Возможность быстрого старта, остановки или реверсирования
• Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	34
Фланец	86 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-86.96-6,08/6	6,08	6	0,46	4,7	2500	96
ШДГ-86.119,5-7,6/6	8	6	0,62	7	3700	119,5
ШДГ-86.156-11/6	12	6	0,85	10,1	5600	159
ШДГ-86.156-11/3	12	3	3,4	40,4	5600	159

Габаритные размеры

Версия: 2015-03-25-КВА
