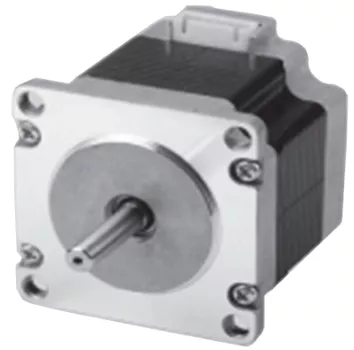

Гибридный шаговый двигатель ШДГ-57 предназначен для преобразования электрических импульсов в дискретные механические перемещения. Шаговые двигатели широко применяются в станках с ЧПУ (фрезерные, гравировальные станки, машины лазерной, плазменной или газовой резки металла), в роботах, конвейерах, системах подачи и т.д. Особенности:

• Высокая точность позиционирования без необходимости в обратной связи

• Длительный срок службы, высокая износоустойчивость и безотказность работы благодаря отсутствию механически трущихся деталей или частей
• Двигатель обеспечивает полный момент в режиме остановки
• Возможность быстрого старта, остановки или реверсирования
• Совместимость с современными цифровыми устройствами

Технические характеристики:

Параметр	Значение
Угловой шаг	1,8°
Количество шагов на оборот	200
Количество фаз	2
Типоразмер NEMA	23
Фланец	57 мм
Количество проводов	4

Модификации:

Модель	Крутящий момент на валу, Н·м	Номинальный ток, А/фаза	Номинальное сопротивление, Ом/фаза	Индуктивность, мГн/фаза	Момент инерции ротора, г·см²	Длина L, мм
ШДГ-57.75,5-2,3/3,1	2,3	3,1	1,4	5	450	75,5
ШДГ-57.81,5-2,5/4,4	2,5	4,4	0,81	3	520	81,5
ШДГ-57.99,5-3,1/4,4	3,1	4,4	0,95	3,7	680	99,5

Габаритные размеры

Версия: 2015-03-25-КВА
